A taxa de carga hidráulica para clarificador cálculo mostra quanto de água residuária chega a cada unidade de superfície de decantação ao longo do tempo. Esse número define a velocidade da água para cima, afeta a captura de partículas e fornece a primeira verificação de dimensionamento para sistemas de clarificação primária, secundária e de alta taxa.

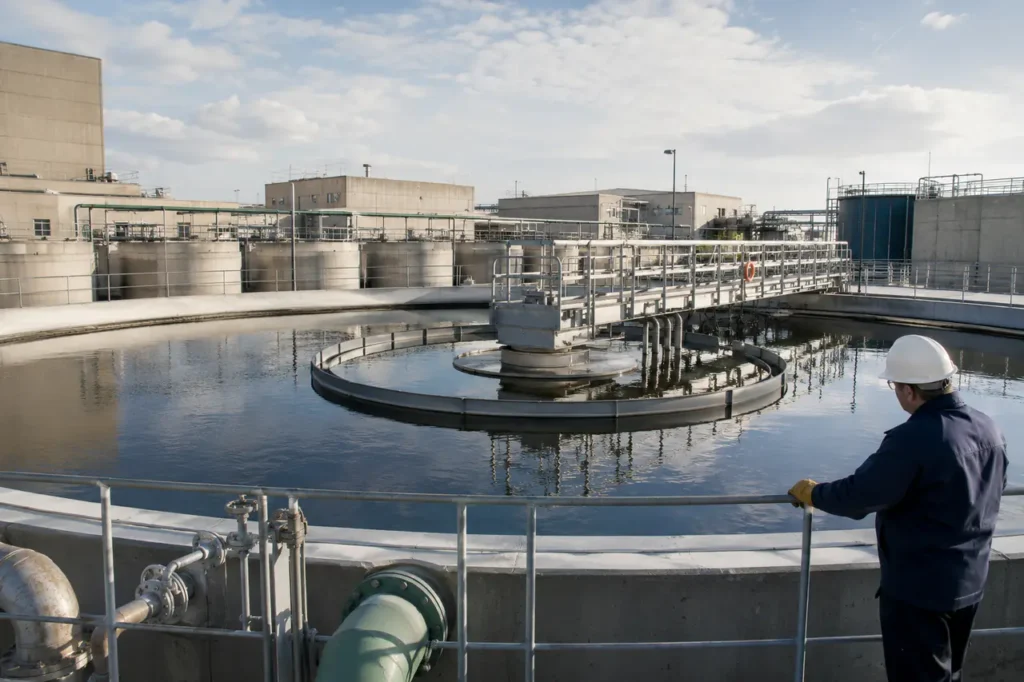

Definindo Taxa de Carga Hidráulica (TCH) e Taxa de Decantação de Superfície
A Taxa de Carga Hidráulica (TCH) é o fluxo aplicado à área de superfície efetiva de um clarificador. Na maioria das discussões de projeto de águas residuárias, TCH é usada de forma intercambiável com taxa de decantação de superfície, taxa de transbordamento de superfície ou taxa de carga de área de superfície.
A relação básica é simples: dividir o fluxo de projeto pela área de superfície do clarificador. O resultado representa a velocidade teórica da água para cima através da zona de decantação.
Para um tanque convencional, o cálculo usa a área do plano na superfície da água. Para um clarificador circular, geralmente é a área dentro da parede do tanque. Para um clarificador retangular, é o comprimento multiplicado pela largura.
O que o número significa na operação
Partículas decantam somente quando sua velocidade de decantação é maior que a velocidade hidráulica para cima criada pelo fluxo aplicado. Se a TCH subir demais, partículas de decantação mais lenta permanecem suspensas e saem com o efluente clarificado.
Isso não significa que a TCH sozinha preveja a remoção real. Curto-circuito, turbulência na entrada, temperatura, resistência do floco, profundidade da camada de lodo e condições do vertedouro de saída podem alterar o desempenho. A TCH é uma tela de projeto, não um modelo completo de processo.
Uma distinção útil é que a TCH descreve o movimento do líquido, enquanto a Taxa de Carga de Sólidos (TCS) descreve a massa de sólidos secos aplicada ao clarificador por unidade de área e tempo.
Um tanque pode passar na verificação hidráulica e ainda assim falhar porque sua carga de sólidos é muito alta.
- TCH: fluxo de águas residuárias dividido pela área de superfície efetiva do clarificador.
- TCS: massa de sólidos secos aplicada por unidade de área do clarificador e tempo.
- WOR: fluxo dividido pelo comprimento total efetivo do vertedouro de efluente.
- Remoção de TSS: o resultado de separação observado, que depende tanto da hidráulica quanto do comportamento dos sólidos.
Para equipes de aquisição, a questão importante não é simplesmente se um fornecedor lista uma capacidade de fluxo. Pergunte se essa capacidade é baseada na área de sedimentação projetada, na pegada real do tanque, no SLR permitido, na carga do vertedouro ou em uma condição operacional testada.
WCT’s Clarificador de Efluentes a visão geral pode ser usada como uma referência inicial de equipamento, mas o dimensionamento final deve ser baseado nos dados de fluxo do local e nas características de sólidos do influente, e não apenas na capacidade nominal.
Fórmulas-chave do Clarificador: HLR, SLR e Taxa de Vazão do Vertedouro
O dimensionamento do clarificador requer que HLR, SLR e Taxa de Vazão do Vertedouro (WOR) sejam verificados juntos. A área de superfície controla a carga hidráulica, enquanto a massa de sólidos e a geometria da saída podem impor limites separados.
Fórmula da Taxa de Carga Hidráulica
A fórmula da taxa de sedimentação na superfície é:
HLR = Q / A
Onde Q é o fluxo de projeto e A é a área de superfície horizontal efetiva. Se Q estiver expresso em galões por dia e A em pés quadrados, a resposta é reportada como galões por dia por pé quadrado, ou GPD/ft².
Para um clarificador circular:
A = pi x D² / 4
Para um clarificador retangular:
A = L x W
Exemplo: um tanque circular com diâmetro de 50 pés possui aproximadamente 1.963 pés quadrados de área de superfície. Com um fluxo de 1,0 MGD, ou 1.000.000 GPD, a HLR é aproximadamente 509 GPD/ft².
- Converta o fluxo para unidades compatíveis: 1,0 MGD torna-se 1.000.000 GPD.
- Calcule a área de superfície: pi x 50 x 50 / 4 é aproximadamente 1.963 pés quadrados.
- Divida o fluxo pela área: 1.000.000 / 1.963 é aproximadamente 509 GPD/ft².
- Compare esse resultado com o tipo de clarificador selecionado, condição de pico e verificação da carga de sólidos.
A mesma cálculo em unidades métricas é expressa em metros cúbicos por metro quadrado por dia, escrito aqui como m3/m2.d. Como as unidades de área se cancelam, isso também é equivalente a uma velocidade vertical expressa em metros por dia.
Taxa de Carga de Sólidos (SLR) e Taxa de Vazão de Sobrecarga do Comedouro (WOR)
SLR é especialmente importante para clarificadores secundários que recebem lodo ativado. O cálculo deve incluir os sólidos que entram na tanque, não apenas o fluxo de influente bruto. O fluxo de lodo ativado retornado e a concentração de liquor misturado podem alterar materialmente a carga de sólidos.
| Métrico | Fórmula | Variáveis Explicadas | Unidades Padrão |
|---|---|---|---|
| Taxa de Carga Hidráulica | HLR = Q / A | Q = fluxo de projeto; A = área de superfície do clarificador | GPD/ft² ou m3/m2.d |
| Área de Superfície | A = pi x D² / 4 | D = diâmetro do tanque | m² ou pés quadrados |
| Área Retangular | A = L x W | L = comprimento do tanque; W = largura do tanque | m² ou pés quadrados |
| Taxa de Carga de Sólidos | TCS = M / A | M = massa de sólidos secos aplicada por dia; A = área de superfície | lb/dia/pés quadrados ou kg/m².d |
| Taxa de Vazão de Sobrecarga do Vaso de Decantação | TVD = Q / Lw | Q = fluxo; Lw = comprimento efetivo do vertedouro | GPD/pés ou m³/m.d |
Conversões comuns devem ser concluídas antes do cálculo, não após. Um MGD equivale a 1.000.000 GPD. Um metro quadrado equivale aproximadamente a 10,764 pés quadrados. Um GPD/pés quadrados equivale aproximadamente a 0,0407 m³/m².d.
Para TCS, uma verificação simplificada de lodo ativado pode usar o fluxo, fluxo de lodo de retorno e concentração de sólidos suspensos em mistura para estimar a massa que entra no clarificador.
A equação exata depende da divisão do fluxo na planta e se a base de projeto usa carga média, máxima mensal ou pico de sólidos.
TVD é calculado usando o comprimento total efetivo do vertedouro de saída. Um tanque com área de superfície adequada ainda pode desenvolver má qualidade de efluente se as calhas de saída forem curtas, niveladas de forma desigual, parcialmente bloqueadas ou sobrecarregadas hidraulicamente.
Após calcular qualquer fórmula, pergunte o que ela deixa de fora. Uma capacidade reportada apenas com base na TLR pode não incluir dissipação de energia na entrada, volume de armazenamento de lodo, torque do raspador, remoção de escuma ou limitações do vertedouro de saída.
Intervalos de projeto padrão para Taxa de Carga Hidráulica
Intervalos típicos de TLR variam com a posição do clarificador, tipo de água residuária, sedimentabilidade do lodo, temperatura, base de fluxo e critérios de projeto locais. A tabela abaixo fornece pontos de partida de engenharia, não limites de desempenho garantidos.
| Clarifier Type | Intervalo típico de TLR, GPD/pés quadrados | Equivalente Métrico, m3/m2.d | Notas de Design Típicas |
|---|---|---|---|
| Clarificador primário | 300-1,200 | 12.2-48.8 | Frequentemente verificado na vazão média e de pico por hora; o tempo de retenção e o manejo de escuma permanecem importantes. |
| Clarificador secundário, lodo ativado | 400-800 | 16.3-32.6 | Deve ser verificado com SLR, SVI, fluxo de lodo de retorno e comportamento da camada de lodo. |
| Condição de pico em tempo úmido | 600-1,200 | 24.4-48.8 | Use somente quando o processo, o inventário de sólidos e os limites de efluente suportarem a condição de pico selecionada. |
| Sistema de lâmina de alta taxa ou placas inclinadas | Específico do projeto | Específico do projeto | Use a área de sedimentação projetada e critérios de teste ou de projeto definidos pelo fornecedor, ao invés de apenas a área do tanque convencional. |
A faixa do clarificador primário é ampla porque as características da água residuária primária diferem amplamente. Gordura, areia, descarte industrial, temperatura e desempenho da triagem upstream podem alterar o HLR que produz remoção aceitável de TSS e DBO.
Parâmetros do clarificador primário
Clarificadores primários são comumente avaliados usando HLR, tempo de retenção, profundidade do tanque, WOR e remoção esperada de TSS. Um HLR mais alto pode reduzir o volume e a área do tanque, mas oferece menos margem para surtos de fluxo e condições de sedimentação precárias.
- Use o fluxo diário médio para entender a carga normal.
- Use o fluxo horário de pico para avaliar o risco de sobrecarga hidráulica e de circulação curta.
- Verifique o tempo de retenção tanto na vazão normal quanto na de pico.
- Revise a distribuição de entrada, arranjo de defletores e nivelamento do vertedouro de saída.
- Confirme que os sistemas de remoção de lodo e escuma podem acompanhar a carga aplicada.
Parâmetros do clarificador secundário
Os clarificadores secundários requerem um processo de decisão diferente porque a concentração de sólidos de entrada é muito maior. O HLR pode parecer aceitável enquanto o SLR, a profundidade da camada de lodo ou as limitações de lodo de retorno criam a falha real.
Índice de Volume de Lodo (SVI) é uma entrada operacional fundamental. Um SVI mais alto geralmente indica sedimentação pior e maior sensibilidade ao acúmulo de sólidos. Um projeto que funciona com lodo de boa sedimentação pode não funcionar durante crescimento filamentoso, clima frio ou condições de perturbação do processo.
Limites de fluxo de pico não devem ser selecionados a partir do resultado de fluxo médio. Para estações municipais, o fluxo em tempo de chuva pode ser várias vezes o fluxo operacional normal. A revisão do projeto deve mostrar quais unidades operam em paralelo e como o fluxo é dividido entre elas.
Impacto do HLR no Tempo de Detenção e Remoção de TSS
Aumentar o HLR reduz o tempo de detenção hidráulica quando o volume do tanque permanece constante. A relação básica é:
Tempo de detenção = volume do tanque / fluxo
Essa relação inversa explica por que um clarificador pode ter bom desempenho durante o tempo seco e perder a remoção de TSS durante uma tempestade. O tanque não mudou, mas o fluxo passando por ele aumentou.
- Oportunidade de sedimentação reduzida: partículas mais lentas permanecem em suspensão e se movem em direção à saída de efluente.
- Aumento da turbulência: altas velocidades de entrada ou saída podem quebrar o floco e perturbar sólidos sedimentados.
- Curto-circuito: alguma água atinge a saída antes de usar o volume total do tanque.
- Elevação da camada de lodo: sólidos se acumulam mais rápido do que são removidos.
- Aumento de TSS no efluente: o transporte de sólidos pode exceder o desempenho esperado do tratamento.
Sobrecarga hidráulica em um clarificador primário também pode enviar mais material suspenso e orgânico para o tratamento biológico a jusante. Isso aumenta a carga na bacia de aeração e pode alterar a demanda de oxigênio, a produção de lodo e o comportamento do clarificador secundário.
Onde a clarificação secundária geralmente falha primeiro
Os clarificadores secundários costumam ser limitados pelo fluxo de sólidos, e não apenas pelo volume de água. A Análise de Pontos de Estado ajuda a comparar o fluxo de sólidos aplicado com a capacidade de sedimentação e transporte da camada de lodo.
A análise normalmente usa a concentração de liquor misto, a concentração de lodo ativado retornado, o fluxo de retorno, o fluxo de lodo de descarte e o SVI. Pode indicar se o clarificador está operando abaixo, próximo ou além de uma condição em que sólidos irão se acumular e escapar.
Um resultado de ponto de estado é tão útil quanto os dados que o suportam. Uma medição de SVI de laboratório pode não representar a pior condição diária. Os operadores devem revisar tendências de fluxo, MLSS, taxa de RAS, profundidade da camada e TSS do efluente.
O que revisar quando a remoção cai
- Compare o HLR atual com a média, máximo do mês e fluxo horário de pico.
- Verifique se todos os clarificadores estão recebendo uma parcela igual do fluxo.
- Meça a profundidade da camada de lodo em vários pontos, não apenas próximo a uma sonda.
- Revise as tendências de SVI e sedimentabilidade durante o mesmo período do problema.
- Inspecione as calhas, comportas, defletores de escuma, comportas de entrada e dispositivos de controle de fluxo.
O erro caro é reduzir o RAS ou alterar as taxas de descarte com base nos sintomas do efluente sem verificar o equilíbrio hidráulico. Um ajuste de processo pode mover temporariamente os sólidos, enquanto o problema de capacidade do clarificador subjacente permanece.
Considerações de dimensionamento para clarificadores especializados
Clarificadores de placas inclinadas e lâminas usam placas ou tubos inclinados para criar uma grande área de sedimentação efetiva dentro de uma área de piso menor. Sua classificação não pode ser comparada diretamente com um tanque convencional usando apenas a área do plano.
Clarificadores de placas inclinadas (lamela)
Para um pacote de placas inclinadas, a área de sedimentação relevante é comumente baseada na projeção horizontal das placas. Uma relação simplificada é:
Área projetada = área do plano da placa x número de placas efetivas
Dependendo do método do fornecedor, a área projetada pode ser calculada a partir da largura da placa, comprimento da placa, espaçamento, ângulo de inclinação e número de canais.
A superfície real molhada da placa é maior do que a área projetada horizontalmente, mas esse número maior não deve ser automaticamente usado como a área de sedimentação hidráulica.
O ângulo de inclinação altera a distância de sedimentação vertical e apoia o deslizamento de sólidos em direção à zona de coleta. O espaçamento entre as placas afeta o risco de obstrução, transporte de sólidos, acesso à limpeza e o tipo de água residual que a unidade pode tratar.
- Confirme se a capacidade declarada usa a área projetada ou a área real da placa.
- Verifique o fluxo de projeto em condições normais, máximas e de pico.
- Revise o TSS de influente, óleo e graxa, areia e tamanho de flocos.
- Verifique o espaçamento das placas em relação aos sólidos esperados e ao método de manutenção.
- Pergunte como o lodo é removido da caixa de lodo e se a retirada é contínua.
Uma pegada compacta é valiosa para retrofit industriais ou plantas com espaço limitado disponível. Ela não elimina a necessidade de distribuição equalizada, condições de alimentação estáveis, retirada adequada de lodo e um sistema de saída que previna transbordamentos localizados.
Sistemas de clarificação de alta taxa
Sistemas de alta taxa podem combinar placas inclinadas, sedimentadores de tubos, coagulação química, floculação ou recirculação interna. Essas características podem melhorar a separação, mas também tornam a base de projeto mais dependente da química do fluxo e da qualidade do floco.
Por exemplo, uma unidade de lâminas que recebe água quimicamente floculada pode ter uma classificação de carga diferente da mesma geometria de placa recebendo água residual industrial não tratada. A pegada do equipamento não é a única variável que mudou; o comportamento de sedimentação das partículas também mudou.
Use o cálculo de área projetada do fabricante, dados de teste e envelope de operação ao revisar uma proposta de alta taxa. Compare a água de teste e as condições do floco com o local real. Uma capacidade comprovada com sólidos quimicamente condicionados e estáveis pode não se transferir diretamente para um fluxo de água residual variável.
Quando um tanque convencional está sendo atualizado, compare a nova unidade com o perfil hidráulico existente. O equipamento pode caber fisicamente enquanto a bomba a montante, o canal, a válvula ou o filtro a jusante não podem aceitar o padrão de fluxo revisado.
Para comparações mais amplas de equipamentos, os DAF vs clarifier a referência pode ajudar a distinguir casos em que a flotação é mais adequada do que a decantação por gravidade. Essa escolha deve seguir as características das partículas e os objetivos do processo, não apenas a pegada de espaço.
Validação do Dimensionamento do Clarificador e Próximos Passos
Antes de finalizar as especificações do clarificador ou adquirir novos equipamentos, valide o HLR contra o fluxo máximo de chuva, características de sólidos, hidráulica de saída e a sequência operacional real. O cálculo deve ser rastreável desde os dados de campo até os equipamentos selecionados.
Dados que a revisão do processo deve incluir
- Fluxo diário médio, máximo do mês, máximo do dia e pico horário.
- Número de clarificadores em operação em cada condição de fluxo.
- Tendências de TSS de influente e lodo misto, MLSS, SVI e nível de camada de lodo.
- Fluxo de lodo ativado retornado, fluxo de lodo de descarte e concentração estimada de sólidos.
- Dimensões do tanque, profundidade de operação, arranjo de entrada, comprimento do vertedouro e elevações de saída.
- Requisitos esperados de remoção de TSS e DBO em fluxo normal e de pico.
Verificações finais antes da aprovação
- Confirme que a base de fluxo de projeto está claramente identificada e convertida em unidades compatíveis.
- Recalcular HLR usando a área de superfície ativa, não a área total do sítio ou a área do tanque vazio.
- Verifique o WOR usando o comprimento efetivo do comportamento e confirme que as saídas estão niveladas e desobstruídas.
- Revise o SLR e o comportamento do ponto de estado para clarificadores secundários sob a carga de sólidos mais alta e credível.
- Teste o tempo de retenção tanto no fluxo normal quanto no fluxo de pico.
- Para sistemas de lâmina, verifique a área de sedimentação projetada, o espaçamento entre placas, a inclinação e a capacidade de retirada de lodo.
Solicite aos fornecedores que forneçam a base de cálculo por trás da capacidade cotada. Os documentos úteis incluem um desenho de processo dimensionado, suposições de divisão de fluxo, cálculos de carga, condições de projeto, dados de teste quando disponíveis e exclusões claramente declaradas.
Para uma planta existente com TSS de efluente em ascensão, não assuma que um tanque maior seja a única solução. Balanceamento hidráulico, correção do comport behavior, equalização de fluxo, melhoria na retirada de lodo ou uma retrofit de alta taxa podem resolver diferentes partes do problema.
WCT pode ajudar a revisar as suposições de dimensionamento do clarificador, comparar configurações convencionais e de placas inclinadas, e identificar os dados de campo necessários para uma decisão de retrofit. O pacote de partida mais forte é um registro de fluxo, tendência de sólidos, desenho do tanque e problema operacional atual declarado em termos mensuráveis.
