O tratamento de água de usinas de energia previne o deslocamento lento na taxa de calor que as operações não conseguem explicar por semanas - até que a escala de sílica ou o fouling do condensador forcem uma parada. Ao longo do balanço hídrico de uma usina, três fluxos demandam estratégias de tratamento distintas: alimentação de caldeira e água de reposição ultrapurificadas, água de torre de resfriamento de alto volume e efluentes que devem atender a limites de descarte cada vez mais restritivos.
O Impacto da Qualidade da Água na Confiabilidade da Geração de Energia
A má química da água não se anuncia de forma audível. Ela se acumula como escala de sílica nas pás da turbina, depósitos de cálcio nos tubos do condensador e corrosão sob depósito nos vasos de caldeira. Cada uma dessas condições reduz a eficiência da transferência de calor e encurta o intervalo entre paradas forçadas.
Uma caldeira supercrítica operando com água de alimentação com condutividade acima de 0,1 uS/cm enfrentará eventualmente deposição na turbina que erode a capacidade e aumenta os custos de manutenção. A mesma lógica se aplica aos sistemas de resfriamento, onde ciclos de concentração elevados sem tratamento adequado aceleram a formação de escala nas superfícies do condensador.
Compreender o balanço hídrico da usina é o primeiro passo de engenharia. Cada fluxo - captação de água bruta, retorno de condensado do processo, evaporação na torre de resfriamento, descarte de blowdown - interage com o projeto de tratamento. Errar em um fluxo geralmente causa cascata nos demais.
Aplicações principais de usinas de energia e requisitos de qualidade da água
Subsistemas diferentes da usina não apenas precisam de diferentes qualidades de água. Eles falham de maneiras distintas quando a qualidade está incorreta. A tabela abaixo mapeia as três aplicações principais para os parâmetros que normalmente governam a proteção de equipamentos e o desempenho.
| Aplicação | Parâmetros-chave de Qualidade | Faixa de Destino Típica | Risco Primário se Fora do Especificado |
|---|---|---|---|
| Alimentação de Caldeira (Supercrítica) | Condutividade, Sílica, TOC | <0,1 uS/cm, <10 ppb SiO2 | Deposição nas pás da turbina, fadiga por corrosão |
| Alimentação de Caldeira (Subcrítica) | Dureza, Sílica, Condutividade | <0,3 uS/cm, <20 ppb SiO2 | Escala nas tubos da caldeira, desgaste cáustico |
| Reposição de água da Torre de Resfriamento | Dureza, Alcalinidade, Sólidos Suspensos | Varia de acordo com os ciclos de concentração | Escalonamento no condensador, incrustação biológica |
| Água de Processo/Serviço | Sólidos Suspensos, pH, Ferro | Turbidez <5 NTU | Erosão de equipamentos, entupimento de bicos |
Água de reposição e Sistemas de Alimentação de Caldeira
Este é o fluxo de maior pureza na planta. Para unidades supercríticas, o tratamento de água de alimentação de caldeira trecho frequentemente combina osmose reversa com eletroionização ou troca iônica de leito misto para atingir níveis de sílica abaixo de ppb, que os fabricantes de turbinas exigem.
Água de reposição substitui perdas do ciclo de vapor por descarte, vazamentos e uso no processo. Sua qualidade define diretamente a química de referência para todo o ciclo de vapor-água. Qualquer contaminante introduzido aqui se concentra dentro da caldeira sob alta pressão e temperatura.
Operações de Torres de Resfriamento
Torres de resfriamento consomem aproximadamente 70-80% do consumo total de água de uma usina térmica. O tratamento deve equilibrar três forças concorrentes: controle de incrustações à medida que a água evapora e deixa minerais para trás, proteção contra corrosão para tubos de condensador e tubulações, e prevenção de crescimento biológico no ambiente quente e úmido da torre.
Os ciclos de concentração que você escolher determinam até onde a qualidade da água de reposição pode ser levada antes que o descarte seja necessário. Ciclos mais altos reduzem o consumo de água, mas exigem controle químico mais rigoroso e melhor tratamento de água para torre de resfriamento.
Água de Processo e Serviço
Sistemas de água de serviço precisam de remoção confiável de sólidos suspensos mais do que química de ultrapureza. Manuseio de cinzas, resfriamento de equipamentos e água de vedação de rolamentos podem tolerar alguns íons dissolvidos, mas falharão rapidamente se partículas entupirem linhas de diâmetro pequeno ou erodirem componentes internos de bombas.
O tratamento aqui geralmente é mais simples: telas, filtração multimidias e às vezes um amaciante. O erro que as plantas cometem é tratar a água de serviço como uma reflexão tardia até que um entupimento force uma redução não planejada na unidade.

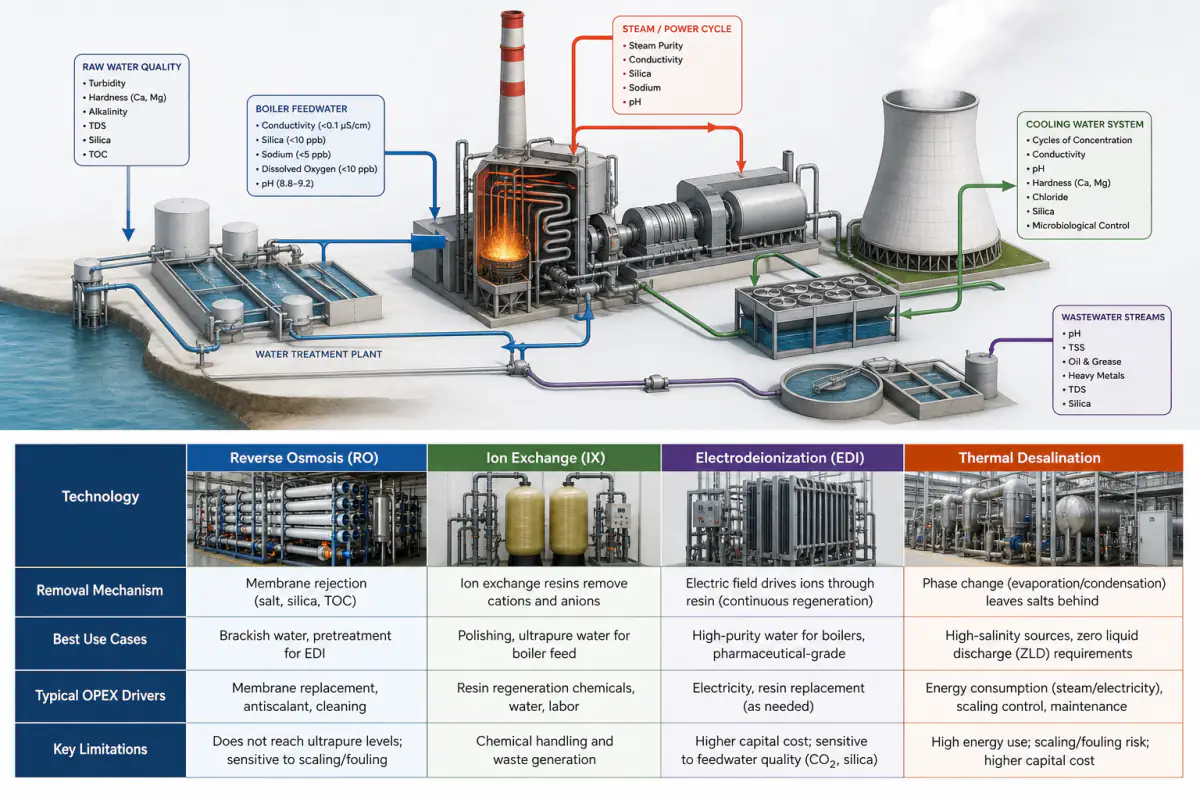

Comparando Tecnologias de Tratamento para Desmineralização e Necessidades de Alta Pureza
A linha de tratamento que você escolher para desmineralização depende de três variáveis: salinidade da água de alimentação, condutividade do efluente alvo e quanto manuseio químico seu site pode suportar. A tabela abaixo compara as quatro tecnologias mais comuns com base em parâmetros operacionais que influenciam o custo a longo prazo.
| Tecnologia | Mecanismo de remoção | Melhor Para | Driver típico de OPEX | Limitação Chave |
|---|---|---|---|---|
| Osmose Reversa (OR) | Rejeição de membrana (sal, sílica, TOC) | Água salobra, pré-tratamento para EDI | Substituição de membrana, antiescalante | Não atinge sub-ppb sozinho |
| Troca Iônica (IX) | Troca de leito de resina (cátions, ânions) | Polimento de baixa salinidade | Produtos químicos regenerantes, vida útil da resina | Alta carga de manuseio de produtos químicos |
| Eletrodiálise (EDI) | Corrente elétrica + membranas | Polimento pós-RO, água ultrapura | Substituição de módulo, energia | Condutividade de alimentação deve ser baixa |
| Térmico (MED/MSF) | Evaporação e condensação | Água do mar, concentração de salmouras ZLD | Energia, controle de incrustações | Pegada grande, alto CAPEX |
Sistemas de Osmose Reversa (RO) e Membranas
An Sistema de RO é o cavalo de batalha do pré-tratamento de usinas modernas. Remove de 97 a 99,1% de sais dissolvidos, sílica e organics em uma única etapa, reduzindo drasticamente a carga iônica nos polidores subsequentes.
A vantagem prática é a redução de produtos químicos. Uma usina que instala RO antes de suas colunas de troca iônica ou módulos EDI reduzirá o consumo de regenerantes químicos em 90% ou mais. Isso é mais importante em locais onde o manuseio de ácidos e causticos é operacionalmente caro ou ambientalmente restrito.
Troca Iônica (TI) e Eletroionização (EII)
A troca iônica continua sendo o padrão para alcançar condutividade ultrabaixa na etapa final de polimento. Sua fraqueza é o ciclo de regeneração, que requer armazenamento de ácido e caustico em grande quantidade e produz uma corrente de salmoura residual que a usina deve gerenciar.
EDI substitui a regeneração química por corrente elétrica, dividindo moléculas de água para regenerar continuamente os leitos de resina. Funciona melhor quando alimentado com água de qualidade de RO. Para usinas que visam os limites mais restritos de sílica e TOC sem uma carga química, a configuração RO-EDI é geralmente a preferida.
Dessalinização térmica e evaporação
Processos térmicos tornam-se relevantes quando a salinidade da água de alimentação é muito alta para a economia de membranas ou quando a usina já está comprometida com uma estratégia ZLD. Destilação de múltiplos efeitos (MED) e concentradores de salmoura usam vapor para evaporar água e deixar sais concentrados.
O custo de energia é alto, portanto o tratamento térmico raramente faz sentido como uma etapa de desmineralização isolada. Ele encontra seu lugar dentro de trens ZLD onde a alternativa é a disposição de resíduos líquidos com risco regulatório crescente.
Tratamento de Água de Resfriamento e Gestão de Blowdown
Programas eficazes de tratamento de água de resfriamento controlam três problemas ao mesmo tempo: incrustação mineral, corrosão e crescimento biológico. A abordagem de tratamento afeta diretamente quantos ciclos de concentração a torre pode operar antes que o blowdown se torne necessário.
Essenciais do Programa de Tratamento Químico
- Filtração de fluxo lateral remove partículas em suspensão e silte que se acumulam no circuito aberto de resfriamento. Um filtro de fluxo lateral bem projetado, dimensionado para 3 a 51% do fluxo total de circulação, reduz o incrustamento de tubos do condensador e estende a eficácia do programa químico.
- Dosagem de antiescalantes e dispersantes previne a precipitação de carbonato de cálcio, fosfato de cálcio e sílica nas superfícies de transferência de calor à medida que a água se concentra.
- Programas de biocidas oxidantes—cloro, bromo ou dióxido de cloro—controlam o risco de Legionella e evitam o acúmulo de biofilme que reduz a transferência de calor e abriga células de corrosão.
- Monitoramento online de corrosão nas caixas de água do condensador fornece aviso precoce de excursões de pH ou pitting sob depósito antes que vazamentos de tubo forcem o desligamento de uma unidade.
Conformidade com o Blowdown e Riscos de Disposição
A gestão do blowdown é onde o tratamento de água de resfriamento conecta-se diretamente à conformidade ambiental. A corrente de blowdown carrega os minerais concentrados e resíduos químicos rejeitados pela torre.
Descarregá-lo sem tratamento corre o risco de violar os limites de permissão NPDES para temperatura, residual de cloro ou metais. Uma abordagem de tratamento de fluxo lateral que recupera uma parte do descarte para reutilização pode reduzir tanto a demanda de reposição quanto o volume de descarte.
Gestão de Efluentes e Estratégias de Disposição Zero de Líquidos (ZLD)
A sistema de disposição zero de líquidos (ZLD) elimina fluxos de resíduos líquidos recuperando água reutilizável e convertendo sólidos dissolvidos em um bolo sólido para descarte em aterro. Para usinas que enfrentam limites rígidos de descarte ou escassez de água, o ZLD transforma os resíduos líquidos de uma responsabilidade de conformidade em um ativo de recuperação de água.
Como Funciona um Sistema ZLD
O processo típico de trem de tratamento segue três etapas:
- Um concentrador de salmoura usa energia térmica para reduzir o volume de águas residuais em 90-95%, produzindo um destilado de alta pureza e uma salmoura concentrada.
- Um cristalizador ou secador por pulverização evapora a água restante da salmoura, deixando sólidos cristalinos.
- Uma prensa de filtro desidrata os sólidos em um bolo seco adequado para descarte em aterro sanitário.
Correntes de resíduos adequadas para ZLD
As correntes que normalmente alimentam um sistema ZLD incluem:
- Descarte de torre de resfriamento
- Águas residuais de desulfurização de gases de combustão (FGD)
- Resíduos de regeneração de troca iônica
- Rejeito de osmose reversa (RO)
Ao reciclar essa água de volta para o início da planta, o ZLD pode reduzir a captação de água bruta em 10-25%, dependendo das perdas do ciclo de vapor da planta e do projeto do sistema de resfriamento.
O que desencadeia uma decisão de ZLD
O ZLD é intensivo em capital, e o custo operacional é impulsionado principalmente pela energia necessária para a evaporação. A decisão de adotar o ZLD geralmente é motivada por três fatores:
- Uma exigência regulatória que proíbe descarte líquido
- Uma restrição de disponibilidade de água no local
- Um compromisso de sustentabilidade corporativa que afeta o financiamento do projeto
Benefícios de Integração de Sistemas e Design Modular
Sistemas de tratamento modulares, montados em skids, substituíram construções tradicionais para a maioria dos projetos de tratamento de água em novas usinas de energia. O argumento a favor do design modular baseia-se na velocidade, integração de controle e escalabilidade futura.
Skids de fábrica para implantação rápida
A montagem e os testes na fábrica reduzem o tempo de instalação no campo e simplificam o layout do site. Módulos pré-projetados chegam prontos para conectar, reduzindo semanas nos cronogramas de construção e diminuindo o risco de segurança no local.
Integração de Controle com DCS/SCADA
Um skid de tratamento que se comunica diretamente com o sistema DCS ou SCADA permite que os operadores monitorem tendências de condutividade, TOC e fluxo juntamente com os parâmetros da turbina e da caldeira. Essa visibilidade torna possível detectar desvios na química antes que acionem um alarme.
Controle de Química Automatizado
A operação automatizada reduz a amostragem manual e os ajustes químicos. Quando o sistema ajusta a dosagem de antiescalante com base no fluxo e na qualidade da água de alimentação em tempo real, a usina utiliza menos produtos químicos e mantém um controle de química mais rigoroso. Também libera os operadores para focar na unidade, não na estação de tratamento de água.
Escalabilidade de Capacidade Integrada
Uma usina que instala um sistema de osmose reversa (RO) e EDI de duas linhas com espaço para uma terceira pode aumentar a capacidade quando a unidade se expande ou quando os ciclos da torre de resfriamento aumentam. O custo inicial do skid reserva é modesto em comparação com a retrofit de um sistema construído de forma convencional posteriormente.
Consulte um Especialista em Tratamento de Água para o Design do Sistema
Projetar uma linha de tratamento de água para usinas de energia que se adapte à química da água de alimentação do site, aos limites do permissão de descarte e à filosofia operacional requer mais do que uma tabela de comparação de tecnologias. Começa com uma caracterização completa da água e um balanço hídrico da planta que considere todos os fluxos de reposição, retorno de condensado, evaporação e descarte.
Antes de envolver uma equipe de engenharia, reúna os seguintes dados: análise da qualidade da água de alimentação ao longo das variações sazonais, taxas de fluxo alvo para cada subsistema da usina, limites existentes de permissão de descarte e quaisquer restrições do site quanto ao armazenamento químico ou à pegada física.
Ter esses dados prontos acelera a avaliação de viabilidade e mantém a discussão fundamentada em números específicos do projeto. Trabalhamos com concessionárias e IPPs para desenvolver linhas de tratamento que correspondam à química real da água da usina e ao perfil operacional.
Desde testes piloto de novas configurações de membranas até o projeto de integração ZLD em escala total, tratamento de água industrial comece com os dados e construa um sistema que os operadores possam executar com confiança.
