O que é um Sistema de Tratamento de Água Montado em Skid?

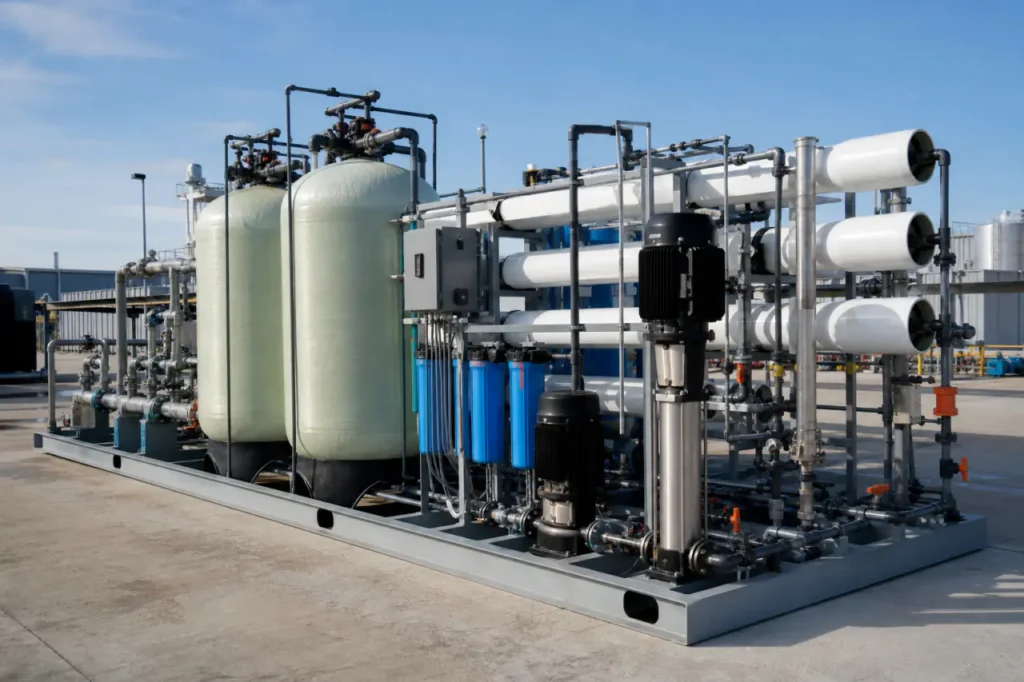

A sistema de tratamento de água montado em skid é uma unidade de processo completa, pré-montada, construída sobre uma base de aço estrutural ou fibra de vidro.
Ele é enviado como um módulo integrado – pré-encanado, pré-ligado e testado na fábrica – de modo que a planta recebe um pacote pronto para conexão, em vez de uma coleção de componentes que ainda precisam de montagem no local.
Essa abordagem transfere a maior parte do trabalho, engenharia e controle de qualidade para um ambiente de fabricação controlado. Para uma instalação industrial, isso se traduz em menos tempo de construção no local e em uma linha de tratamento de água que inicia mais rápido do que uma planta tradicional construída no local.
Muitos sistemas em skid se sobrepõem com planta de tratamento de água embalada designs, e frequentemente servem como o núcleo de uma unidade maior de filtração de água modular estratégia.
Porque todo o sistema sai da fábrica como uma única peça, pode ser entregue como uma instalação de encanamento pré-ligada pronta para uso que só precisa de conexões de utilidades no local.
Componentes principais de um skid de tratamento de água
Um skid bem projetado reúne múltiplas funções de tratamento em uma estrutura compacta. Embora os componentes específicos dependam do processo, a maioria dos skids industriais inclui vários elementos essenciais.
- Estrutura base: Projetada para manuseio com empilhadeira ou guindaste, com pontos de elevação e proteção contra corrosão para o ambiente de operação.
- Recipientes de processo e alojamentos de membranas: Para membranas de osmose reversa, filtros de mídia, amaciantes ou tanques de reação química, todos montados e interligados.
- Bombas e motores: Bombas de alimentação de alta pressão, reforçadores e bombas de recirculação, dimensionadas para corresponder ao ponto de trabalho e já conectadas ao painel de controle.
- Controles PLC integrados: Um painel central com uma interface HMI touchscreen que gerencia a operação sequencial, o tratamento de alarmes e o monitoramento remoto.
- Instrumentação e válvulas: Medidores de fluxo, transmissores de pressão, sensores de condutividade e válvulas automatizadas, todos calibrados e verificados em loop na fábrica.
- Skids de dosagem química (se necessário): Pacotes de antiescalante, coagulante ou ajuste de pH integrados na mesma estrutura ou fornecidos como um sub-skid conectado.
Sistemas montados no local vs. sistemas montados em skid
A diferença fundamental é onde recaem as horas de engenharia e o risco de construção. Uma planta tradicional construída no local requer mão de obra substancial no campo, enquanto um sistema montado em skid transfere essas atividades para uma fábrica, com verificações de qualidade repetíveis.
Ao avaliar um por que sistemas de água montados em skid são populares os gerentes de instalações frequentemente apontam três fatores: espaço disponível no piso, cronograma do projeto e confiança na comissionamento. A tabela abaixo apresenta a comparação entre os principais métricas do projeto.
| Recurso / Métrica | Sistema montado em skid | Sistema tradicional construído no local |
|---|---|---|
| Engenharia no local necessária | Mínima – apenas pontos de conexão | Extensiva – roteamento no campo, suporte de projeto e interligação de tubulações |
| Pegada / Eficiência do espaço | Compacto; pode ocupar apenas de 35 a 85 pés quadrados para um skid de águas residuais de pequeno porte | Maior; o equipamento se espalha por várias plataformas ou skids com passarelas separadas |
| Testes de fábrica / Controle de qualidade | FAT completo antes do envio; instrumentos calibrados, sequência do PLC testada | Apenas testes de campo; solução de problemas realizada no local durante a comissionamento |
| Velocidade de instalação | De dias a semanas; ancorar o skid, conectar utilidades e iniciar a operação | De semanas a meses; construção, fiação e tubulação construídas sequencialmente |
| Custo total de capital | Frequentemente menor ao considerar a redução de mão de obra de campo e o cronograma mais curto | Custos indiretos mais altos devido a trabalhos prolongados no local e possíveis retrabalhos |
Para plantas com requisitos de rápida implementação ou disponibilidade limitada de profissionais no local, a rota de skid geralmente oferece um retorno mais rápido à produção.
Principais Benefícios e Vantagens de Engenharia
A arquitetura plug-and-play de um skid de tratamento de água montado na fábrica elimina muitas variáveis que atrasam projetos convencionais de plantas de água. As vantagens vão além da velocidade – também mudam a forma como o risco é gerenciado durante a aquisição e a comissionamento.
- Implantação rápida e redução do tempo de inatividade: Porque o skid chega pré-testado, a instalação pode passar de uma base de concreto para produzir água em dias, ao invés de semanas.
- Pegada compacta e economizadora de espaço: Um skid reúne bombas, vasos e controles em um layout compacto. Isso é importante ao fazer retrofit dentro de um edifício existente ou quando o espaço no chão é escasso.
- Responsabilidade de fonte única: Um fornecedor projeta, constrói e testa todo o sistema. Quando surge um problema, não há lacuna entre o fornecedor do equipamento, o fabricante do painel e o instalador no campo.
- Testes de Aceitação de Fábrica (FAT): O sistema funciona com água na fábrica antes do envio. O proprietário pode testemunhar o desempenho, verificar a lógica de controle e confirmar os pontos de ajuste. Isso identifica problemas antes que se tornem atrasos no site.
- Custo total de instalação mais baixo: Embora o preço do equipamento possa parecer semelhante a uma lista de materiais construída no local, a abordagem de skid reduz a mão de obra no campo, andaimes, permissões de soldagem e despesas gerais relacionadas ao cronograma.
- Fácil expansão futura: Um skid modular pode ser duplicado ou realocado com mais facilidade do que uma planta fixa de concreto e estrutura. A capacidade adicional muitas vezes chega como um segundo skid que se conecta aos mesmos cabeçalhos.
Aplicações Industriais e Comerciais de Sistemas de Skid
Por serem modulares, os skids podem ser projetados para quase qualquer processo comercial de água ou águas residuais. A escolha da tecnologia depende do que o processo upstream está colocando na água e do que a instalação precisa descarregar ou reutilizar.
A tabela abaixo relaciona tecnologias de tratamento comuns aos cenários industriais onde elas aparecem com mais frequência. Um único skid pode combinar duas ou mais dessas funções quando a química da água exige múltiplas barreiras.
| Tecnologia | Aplicação Industrial Típica | Capacidade / Vazões Comuns |
|---|---|---|
| Osmose Reversa (OR) | Água de alimentação de caldeira, água de processo, água para ingredientes de alimentos e bebidas | 5-300 GPM; sistemas como um Capacidade de sistema de 15.000 GPD (≈10 GPM) são comuns para plantas menores |
| Ultrafiltração / Filtração por Mídia | Pré-tratamento para osmose reversa, clarificação de água superficial, recuperação de descarte de torres de resfriamento | 10-500 GPM; frequentemente combinados com retro lavagem automática |
| Precipitação de Metais e Desaguamento de Lodo | Águas residuais industriais com metais pesados (acabamento de metais, galvanoplastia, eletrônicos) | 5-100 GPM; um skid de desaguamento de lodo controla o fluxo de sólidos após a precipitação |
| Separação Centrífuga / Sobrecarga de Espessador de Mineração | recuperação de água de rejeitos, processamento mineral, água de lavagem de agregados | 50-2000 GPM; a skid de separação centrífuga remove sólidos suspensos finos sem mídia de filtro |
An sistema de tratamento de águas residuais industriais frequentemente combina um skid de precipitação de metais com uma etapa de polimento a jusante.
Da mesma forma, um sistema de osmose reversa montado em skid pode ser colocado em um contêiner para acampamentos de mineração remotos ou fornecimento de água temporário.
O ponto de partida é sempre uma definição clara da qualidade da água de alimentação e das metas de efluente.
Selecionando a Solução Montada em Skid Adequada (Lista de Verificação de Decisão)
Antes de solicitar uma cotação a um fornecedor, defina claramente as condições do local e os objetivos de tratamento. Um skid bem dimensionado depende de alguns pontos de dados não negociáveis.
A seguinte lista de verificação ajuda as equipes de engenharia a preparar as entradas que um fabricante precisa para projetar um skid que funcione perfeitamente no primeiro dia.
- Análise de água abrangente: Um relatório de laboratório recente da água bruta cobrindo pH, SST, dureza, sílica, ferro e quaisquer contaminantes-alvo. Sem isso, as etapas de pré-tratamento e a seleção de membranas são suposições.
- Taxa de fluxo requerida e cronograma de produção: Informe a demanda líquida de água tratada em GPM ou GPD (incluindo pico e média). Também confirme quantas horas por dia o sistema deve operar.
- Espaço disponível no piso e acessos livres: Meça a área do espaço destinado, altura do teto e largura da porta ou hatch. Um skid construído para uma largura de 1,20 metros não pode passar por uma porta de 0,90 metros.
- Fonte de energia: Tensão, fase e amperagem disponível. Isso define a configuração do motor e do painel, e é muito mais barato especificar na fase de projeto do que retrofitar um transformador posteriormente.
- Metas de efluentes e regulamentações: Conheça os limites de descarte ou a qualidade de reutilização necessária. Um skid projetado para conformidade com águas residuais industriais pode precisar de química diferente daquele para alimentação de caldeira.
Quando a aplicação exige materiais não padrão, metalurgia especial ou um processo que nunca foi embalado antes, um de tratamento de água personalizado projeto ainda pode seguir a mesma filosofia de skid montado – projetado em torno de suas restrições, não de um desenho de catálogo.
Solicite uma Cotação de Skid de Tratamento de Água Personalizado
Pronto para transformar o tratamento de água da sua instalação de uma dor de cabeça na construção para um módulo plug-and-play? Um skid devidamente especificado elimina as dúvidas na instalação e fornece um sistema que já provou seu desempenho no banco de testes.
Reúna seus dados de análise de água, taxa de fluxo alvo e layout do piso. Depois, compartilhe esses detalhes com nossa equipe de engenharia.
Vamos mapear a tecnologia de tratamento adequada em uma estrutura de skid pré-cablagem e pré-encanada que atenda às restrições do seu site e aos requisitos de conformidade.
O objetivo é um sistema que chegue, conecte e forneça água tratada em condições reais de operação, em um cronograma que respeite as demandas de produção da planta.
