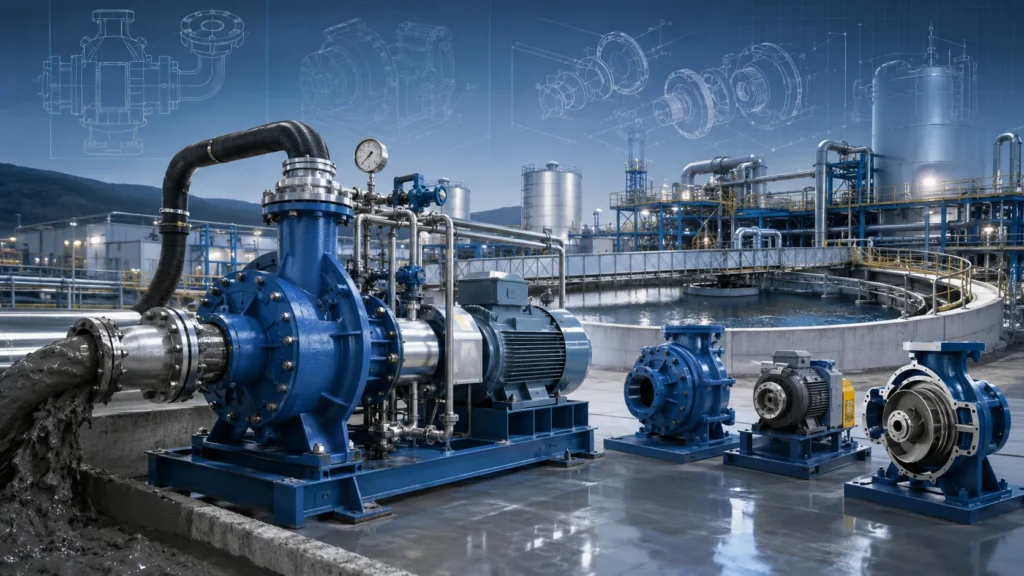

Uma bomba de alimentação de lama a incompatibilidade é um risco de confiabilidade que pode interromper toda uma linha de processo. Quando a carcaça da bomba se desgasta em semanas em vez de anos devido a uma metalurgia incorreta, ou quando sólidos se depositam dentro da tubulação de sucção porque a velocidade de fluxo foi subestimada, o custo é muito mais do que a conta de reparo—é tempo de produção perdido e maior exposição à segurança.
Este guia de seleção aborda as decisões de engenharia que determinam diretamente o desempenho e a vida útil da bomba. Vamos percorrer diferenças de design mecânico, cálculos de dimensionamento que consideram a densidade do lodo em vez de água limpa, ciência dos materiais por trás de revestimentos e rotores, e as demandas específicas de aplicações de mineração, tratamento de águas residuais e dragagem. Cada seção é escrita para ajudá-lo a especificar a configuração correta da bomba na primeira vez.
Compreendendo a Mecânica da Bomba de Alimentação de Lama
Uma bomba de alimentação de lama é uma bomba centrífuga ou de deslocamento positivo especializada, projetada para transportar misturas abrasivas e de alta densidade de sólidos e líquidos através de um ciclo de processo. Diferente de uma bomba de água padrão, cada passagem hidráulica e componente de desgaste é projetado para resistir à erosão causada por partículas que podem ser duras, afiadas e se moverem em alta velocidade.
A variante centrífuga depende de energia rotacional de um impulsor para criar pressão de descarga. Os sólidos estão suspensos no fluido e transportados por transporte hidráulico. À medida que a mistura entra no olho do impulsor, a força centrífuga lança-a para fora na carcaça do difusor. A configuração das pás do impulsor é fundamental: rotores de lama geralmente têm menos pás e muito mais espessas do que rotores de água limpa. Essa geometria aberta ou semiaberta reduz a chance de entupimento e permite que partículas grandes passem, enquanto as seções mais espessas absorvem o desgaste antes de perderem a integridade estrutural. Os designs de deslocamento positivo são menos comuns para alimentação geral de lama, mas podem ser aplicados quando altas pressões extremas são necessárias, por exemplo, ao alimentar uma prensa de filtro na fase final de um ciclo de desaguamento.
Os caminhos de fluxo em seção transversal dentro da carcaça também são mais largos e arredondados. Este design minimiza zonas de recirculação interna onde partículas pequenas e afiadas poderiam acelerar o desgaste local. A troca é uma leve redução na eficiência hidráulica em comparação com bombas de água, mas em serviço de lama, durabilidade é a prioridade. Compreender essas diferenças mecânicas estabelece a base para o dimensionamento adequado e a seleção de materiais.
Especificações Técnicas Críticas para Dimensionamento de Bomba
Regra de decisão: Dimensionar uma bomba de alimentação de lama requer calcular perdas por atrito com base na densidade real da lama e na reologia, não apenas no transporte de água. O objetivo é manter uma velocidade de fluxo acima da velocidade de sedimentação das partículas, enquanto se mantém dentro da janela de máxima eficiência da bomba.
| Configuração da Bomba | Faixa de Fluxo Típica (m³/h) | Altura Máxima (m) | Tamanho Máximo de Sólidos (mm) |
|---|---|---|---|
| End-Sucção Horizontal | 10 – 4.000 | 60 – 75 | 50 – 100 |
| Cantilever Vertical/Poço | 5 – 1.500 | 40 – 55 | 25 – 80 |
| Submersível de Alta Capacidade | 10 – 2.500 | 30 – 50 | 40 – 80 |
Faixas típicas mostradas. O desempenho real depende do diâmetro do impulsor, velocidade do motor e propriedades do lodo. Sempre verifique as curvas de desempenho com o fabricante para suas condições específicas de lodo.
Calculando a Cabeça Dinâmica Total (TDH) para Lodo
Cabeça dinâmica total (TDH) em serviço de lodo envolve os componentes de cabeça estática, cabeça de atrito e cabeça de velocidade, mas a cabeça de atrito é amplificada pela gravidade específica do lodo e pela presença de sólidos suspensos. Enquanto o cálculo de TDH de uma bomba de água começa com a densidade da água, o projetista da bomba de lodo deve aplicar um fator de redução a partir da curva da bomba que leva em consideração o aumento na viscosidade aparente e a energia necessária para manter os sólidos em suspensão. Entradas críticas incluem o concentração de sólidos por volume (Cv), distribuição do tamanho das partículas e a gravidade específica do lodo. Um erro comum é dimensionar apenas com base nas curvas de desempenho de água; isso leva a motores subdimensionados e pressão de descarga insuficiente. Para dimensionamento preciso, os engenheiros devem solicitar curvas de desempenho específicas para lodo ao fabricante que mostrem os fatores de correção de cabeça e eficiência em relação ao Cv esperado.
NPSH e Requisitos do Lado de sucção
NPSH (Cabeça de sucção positiva líquida) a disponibilidade deve exceder a NPSH requerida pela bomba com uma margem confortável, geralmente de 1,0 a 1,5 metros ou mais, para suprimir a cavitação na entrada do impulsor. Com lama, o risco é agravado porque o colapso da cavitação próximo às pás não apenas corrói o metal, mas também acelera o desgaste combinado por erosão-corrosão. A tubulação de sucção deve ser projetada para evitar o acúmulo de sólidos. Isso significa manter uma velocidade mínima de fluxo — frequentemente na faixa de 2,0 a 3,0 m/s para partículas finas e maior para sólidos grosseiros — para manter a mistura homogênea. Aplicações de elevação por sucção precisam de avaliação cuidadosa; qualquer queda na pressão da linha pode puxar ar da solução e destabilizar o abastecimento. Uma sucção inundada com cabeça de entrada positiva é sempre preferida para lama abrasiva, pois fornece condições hidráulicas consistentes e protege a bomba de interrupções na alimentação.
Ciência dos Materiais: Revestimentos e Metalurgia do Impulsor
Conclusão técnica: A seleção de materiais é a maior alavanca para prolongar a vida útil do desgaste da bomba. A regra geral é combinar o material com o mecanismo de desgaste predominante: ligas de alto cromo para partículas grosseiras de alto impacto e elastômeros para lama abrasiva fina de baixa energia ou ácida.
| Material | Resistência à Abrasão | Resistência à Corrosão | Dureza / Durometro típico | Melhor compatibilidade com partículas |
|---|---|---|---|---|
| Aço branco de alto cromo (HCWCI) | Excelente (alto impacto) | Moderado | 600+ Brinell | Minério grosseiro, rocha, partículas >6 mm |
| Revestimentos de Borracha Natural | Bom (abrasão fina e úmida) | Excelente contra muitos ácidos (pH 2–10) | 35–45 Shore A | Areia fina, silte, <6 mm, sem arestas afiadas |
| Elastômero de poliuretano | Bom (desgaste de corte de sólidos finos) | Bom (produtos químicos orgânicos, óleos) | 70–95 Shore A | Resíduos finos, lama, algumas argamassas químicas |
| Aço Inoxidável Duplex | Moderado | Excelente (cloreto, ácido) | 250–300 Brinell | Argamassas corrosivas com abrasão moderada |
A adequação do material depende do pH da argamassa, temperatura, forma das partículas e energia de impacto. A tabela fornece orientações gerais; sempre confirme a compatibilidade por meio de testes do fabricante.
Ligas de Cromo Alto vs. Revestimentos de Elastômero
Ligas de cromo alto (25–28% Cr ferro branco) oferecem dureza extrema, geralmente acima de 600 Brinell, e são o padrão para argamassas minerais grosseiras onde o impacto das partículas é severo. A matriz de carbetos duros proporciona excelente resistência ao escavamento e ao desgaste por alta tensão. No entanto, o ferro de cromo alto é frágil e pode ser danificado por metais tramps ou blocos de tamanho excessivo. Sua resistência à corrosão em ambientes ácidos ou oxidantes é limitada. Por outro lado, revestimentos de elastômero como borracha natural, absorvem a energia do impacto de partículas finas e arredondadas e são praticamente imunes a muitas soluções ácidas que atacariam metais. A limitação é que elastômeros cortam e rasgam quando expostos a partículas afiadas, angulares ou sólidos grandes com alta energia cinética. Para aplicações onde mecanismos abrasivos e corrosivos estão presentes—como drenagem ácida de minas com resíduos finos—bombas revestidas de borracha com impelidores de aço inoxidável ou materiais duplex são frequentemente avaliadas.
Resistência à Corrosão vs. Resistência à Abrasão
Quando uma argamassa é corrosiva e abrasiva, a escolha do material torna-se um compromisso. A abrasão remove filmes de proteção superficial, expondo metal fresco ao ataque corrosivo, que por sua vez amolece a superfície e acelera o desgaste. Essa sinergia exige uma seleção cuidadosa de liga ou revestimento. Para aplicações levemente corrosivas, ferro de cromo alto com uma pequena adição de molibdênio pode melhorar a resistência sem sacrificar a dureza. Quando a corrosão predomina, peças de desgaste de aço inoxidável 316L ou duplex podem ser a melhor escolha, mesmo que desgastem mais rápido por abrasão do que ferro cromado. Em casos extremos, componentes revestidos de cerâmica ou ligas exóticas como CD4MCu são especificados. O ponto de partida é sempre uma análise química completa do líquido transportado, pH, temperatura e potencial de oxidação-redução, seguida de orientações de seleção de materiais pelo fabricante da bomba.
Tipos e Configurações de Bombas de Alimentação de Argamassa
Estrutura de cenário de melhor ajuste: Bombas horizontais de sucção axial são a escolha padrão onde há espaço acessível no piso e manutenção regular disponível. Bombas verticais de braço estendido eliminam rolamentos e selos submersos para aplicações de fundo abrasivo. Designs submersíveis oferecem um pacote compacto e vedado para instalações profundas e úmidas.
Bombas de sucção horizontal com saída lateral
Essas bombas são a configuração mais comum para transferência de lama na planta e alimentação de processos. A carcaça e o impulsor são montados em um eixo horizontal com uma caixa de rolamentos na extremidade do acionamento. A manutenção é simples porque o conjunto rotativo pode ser removido sem perturbar a tubulação de sucção ou descarga. O projeto é bem adequado para alimentação de hidrocyclones, espessantes e células de flotação na mineração. Tampas de acesso grandes e revestimentos de desgaste substituíveis dentro da voluta permitem uma troca rápida de peças de desgaste. No entanto, bombas horizontais requerem espaço adequado no piso e um arranjo de selo de caixa de gordura ou selo expeller devidamente projetado para proteger o eixo contra entrada de abrasivos, especialmente quando a pressão de sucção varia.
Bombas de mastro vertical e de fundo de poço
Em fundos de poço, valas ou qualquer aplicação onde a bomba esteja submersa, mas o motor deve permanecer acima do nível do líquido, os projetos de mastro vertical são preferidos. O eixo é suspenso de uma caixa de rolamentos acima do fundo de poço, e não há rolamentos submersos ou selos mecânicos abaixo do líquido. Isso elimina um ponto de falha primário. O impulsor é tipicamente de design semiaberto que pode passar sólidos grandes. Essas bombas são amplamente usadas para recuperação de lavagem de piso, remoção de escamas de moinho e drenagem de fundos de poço. A limitação é que o comprimento do eixo deve ser compatível com a profundidade do fundo de poço; eixos longos requerem análise dinâmica cuidadosa para evitar ressonância, e a altura máxima de elevação é geralmente menor do que a das bombas horizontais devido aos limites de rigidez do mastro.
Bombas de Lamas Submersíveis de Serviço Pesado
Onde o espaço é limitado ou a instalação está submersa sob níveis de água variáveis, como na drenagem de minas profundas ou em canteiros de obras, as bombas de lamas submersíveis de serviço pesado fornecem uma solução totalmente integrada. O motor e a extremidade hidráulica são selados dentro de uma carcaça à prova d'água. Agitadores ou misturadores mecânicos são frequentemente embutidos na entrada da bomba para ressuspender sólidos sedimentados e manter uma densidade de alimentação consistente. Essas bombas são projetadas para alta capacidade de manuseio de sólidos, com grandes passagens e impulsores resistentes ao desgaste. As principais desvantagens são que o resfriamento do motor depende inteiramente do fluido circundante, e o gerenciamento dos cabos deve ser robusto o suficiente para sobreviver ao ambiente abrasivo. Ao especificar uma bomba submersível, sempre verifique a classificação de profundidade máxima e a submersão mínima necessária para evitar o superaquecimento do motor.
Critérios de Seleção Específicos para Aplicação
O que verificar: As bombas de alimentação de lamas não são universais. A característica de descarga necessária — alta pressão constante com baixo fluxo para um filtro prensa versus alto volume de fluxo para um ciclone — determina a curva da bomba e, muitas vezes, o tipo de bomba que você precisa.
Mineração e Processamento Mineral
Na mineração, as bombas de alimentação de lamas movem lamas de minério densas através de circuitos de moagem, classificação e rejeitos. A ênfase está na resistência à abrasão sob condições de alto impacto. Partículas grossas de moinhos SAG e descarga de moinhos de bolas exigem impulsores e revestimentos de ferro de alto cromo. A bomba deve lidar com flutuações concentração de sólidos por volume (Cv), frequentemente atingindo 40% ou mais. Ao alimentar hidrociclones, a bomba opera com alta vazão e cabeça moderada; a pressão de alimentação deve ser constante para manter a eficiência do ponto de corte. Para descarte de rejeitos, várias bombas podem ser escalonadas para superar perdas de atrito em longas tubulações. Sempre considere a queda de pressão do loop da tubulação na densidade da lama, não na densidade da água, ao dimensionar esses sistemas.
Gerenciamento de Efluentes e Esterco
Em estações de tratamento de esgoto municipais e industriais, as bombas de alimentação de lamas frequentemente lidam com lodo carregado de areia e sólidos orgânicos. Aqui, as partículas são tipicamente mais macias, mas podem incluir material fibroso que requer uma bomba com uma passagem de impulsor grande e desobstruída. Quando a bomba está alimentando desaguamento de lodo como uma unidade de desaguamento por prensa de parafuso ou um ciclo de desaguamento por filtro prensa , a curva da bomba deve corresponder à resistência variável do sistema: à medida que a prensa enche, a pressão de descarga aumenta enquanto o fluxo diminui. Bombas de cavidade progressiva são às vezes escolhidas para esta aplicação, mas quando uma bomba centrífuga de lama é especificada, ela deve ter uma curva suficientemente acentuada para manter a pressão em fluxo reduzido sem operar muito à esquerda do Ponto de Melhor Eficiência (BEP). No gerenciamento de esterco, fluidos corrosivos e alto teor de fibra podem levar à especificação de revestimentos de elastômero e um projeto de impulsor de triturador ou vórtice para evitar entupimentos. Nossos flotação por ar dissolvido sistemas frequentemente recebem lodo espessado dessas bombas de alimentação.
Dragagem e Escavação de Areia
As aplicações de dragagem envolvem altos volumes de areia, cascalho e silte com cabeças estáticas relativamente baixas. A carcaça e o impulsor da bomba são tipicamente grandes e resistentes ao desgaste, muitas vezes com peças de desgaste substituíveis. O principal desafio é o poder abrasivo das partículas de areia em movimento rápido, que podem erodir rapidamente os componentes internos da bomba. Bombas revestidas de borracha são comuns na dragagem de areia onde o tamanho da partícula é inferior a cerca de 6 mm e a angularidade é baixa. Para cascalho de rio mais grosso, impulsores de ferro de alto cromo ou até mesmo de metal duro são especificados. O desempenho de sucção é crítico; uma escada de dragagem profunda requer uma bomba com excelentes características de NPSH, muitas vezes atendidas colocando a bomba o mais próximo possível da água ou usando um acionamento hidráulico submerso.
Otimizando a Vida Útil de Desgaste e os Intervalos de Manutenção
Regra de manutenção: A estratégia mais eficaz para a vida útil é manter a bomba operando o mais próximo possível de seu Ponto de Melhor Eficiência (BEP) na prática. Operar muito à esquerda ou à direita do BEP acelera a recirculação, a turbulência e a erosão localizada dentro do carcaça.
A folga frontal do impulsor entre as pás do impulsor e a placa de desgaste de sucção afeta diretamente a eficiência hidráulica e a recirculação interna. À medida que o desgaste progride, essa folga aumenta, permitindo que a polpa de alta velocidade recircule para o lado de sucção, o que reduz drasticamente a saída da bomba e aumenta o desgaste da carcaça. O ajuste regular da folga — muitas vezes por meio de um mecanismo de ajuste externo rosqueado na carcaça do rolamento ou um arranjo simples de calços — restaura o desempenho original e reduz o consumo de energia desperdiçado. Muitas operações estabelecem um intervalo de verificação de folga com base na vida útil prevista do material do revestimento, geralmente a cada poucas centenas de horas de operação em serviço altamente abrasivo.
A seleção do selo é igualmente crítica. Gaxetas tradicionais com um sistema de água de lavagem podem ser eficazes se a pressão e o fluxo da água de lavagem forem mantidos acima da pressão da polpa na caixa de gaxetas. No entanto, selos expulsores (selos centrífugos dinâmicos) são amplamente preferidos para bombas de alimentação de polpa porque operam sem água de lavagem externa e podem funcionar completamente a seco. Um expulsor usa um impulsor secundário atrás do impulsor principal para criar uma força centrífuga que empurra a polpa para longe da abertura do eixo. Quando combinados com um selo de lábio ou um arranjo de gaxeta simples, os selos expulsores reduzem drasticamente a diluição do produto e o consumo de água. Selos mecânicos, quando especificados, devem ser de design de cartucho de alta resistência com materiais de face dura como carboneto de silício e carboneto de tungstênio para resistir ao ambiente abrasivo.
Além da própria bomba, um tanque ou poço de alimentação deve permitir tempo de residência suficiente para que os sólidos permaneçam em suspensão, apesar da sucção da bomba. A entrada de ar da formação de vórtice na sucção é um inimigo oculto; causa carregamento irregular e vibração. Defletores anti-vórtice e um piso de poço bem projetado inclinado em direção ao tubo de sucção são medidas práticas que estendem a vida útil da bomba.
Consulte um Engenheiro de Aplicação para Soluções Personalizadas de Polpa
Fator de confiabilidade: As características da polpa variam não apenas entre os locais, mas entre diferentes estágios do processo no mesmo local. A única maneira de eliminar suposições na seleção de materiais e previsão de desempenho é trabalhar a partir de uma análise de amostra de polpa e uma revisão completa da curva do sistema.
Diretrizes gerais de seleção e tabelas fornecem um ponto de partida, mas a angularidade das partículas, a presença de finos que formam um meio denso viscoso, agentes corrosivos e oscilações de temperatura mudam o material ideal e o envelope hidráulico. Recomendamos o envio de uma amostra representativa de polpa para análise laboratorial, juntamente com seu diagrama de fluxo de processo e ponto de operação desejado. Nossos engenheiros de aplicação usam essas informações para modelar a curva do sistema com correção de perda de atrito específica da polpa e para selecionar o material do impulsor, o composto do revestimento e a configuração do selo que proporcionam o tempo médio mais longo documentado entre falhas.
Quando as opções padrão de liga e elastômero não são suficientes, revestimentos projetados sob medida com espessura variável em zonas de alto desgaste, passagens de impulsor superdimensionadas e geometrias de pás exclusivas podem ser desenvolvidos. Se você precisa de uma única bomba para uma aplicação de alimentação difícil ou um conjunto completo de prensa de filtro de desaguamento bombas de alimentação com sistemas de controle correspondentes, podemos fornecer curvas de desempenho e uma proposta comercial com base em seus dados. Entre em contato com nossa equipe técnica com suas condições de serviço e iniciaremos a análise de dimensionamento na mesma semana.
Perguntas Frequentes
Qual é a diferença entre uma bomba de polpa e uma bomba de lodo?
Polpa refere-se a uma mistura de líquido e sólidos duros e abrasivos, como minério, areia ou rocha. Uma bomba de polpa é construída com componentes de desgaste endurecidos para lidar com essa abrasão. Lodo geralmente contém sólidos mais macios, frequentemente orgânicos ou resíduos assentados; bombas de lodo podem priorizar a passagem sem entupimento e a compatibilidade química em detrimento da resistência extrema à abrasão. Na prática, muitas aplicações de manuseio de lodo de águas residuais podem usar qualquer um dos tipos, dependendo da carga de areia.
Como a densidade da polpa afeta os requisitos de potência do motor?
Maior densidade da polpa, caracterizada por gravidade específica e concentração de sólidos, aumenta diretamente a demanda de potência. A potência absorvida é proporcional ao produto de fluxo, carga e gravidade específica. Se uma bomba for dimensionada com curvas de desempenho de água, o motor será severamente sobrecarregado quando a mesma bomba manusear uma polpa com gravidade específica de 1,5 ou superior. Sempre dimensione o motor com base na densidade máxima esperada da polpa, não na média.
Por que minha bomba de polpa está desgastando prematuramente?
As razões mais comuns são operar muito longe do Ponto de Melhor Eficiência (BEP), o que induz recirculação destrutiva e padrões de velocidade fora de projeto, e seleção de material incompatível com o tamanho, forma ou química da polpa das partículas. Tubulações de sucção subdimensionadas, resultando em entrada de ar e cavitação, também aceleram o desgaste. Revise o ponto de operação de sua bomba em relação à sua curva publicada e verifique se o material do revestimento e do impulsor está correto para sua análise de partículas.
Uma bomba de polpa pode operar a seco?
Bombas centrífugas de polpa com selos mecânicos ou gaxetas nunca devem operar a seco, pois as faces do selo dependem do fluido bombeado para resfriamento e lubrificação. Bombas de cantilever verticais que usam um selo expulsor e não possuem rolamentos submersos são um pouco mais tolerantes a fluxo interrompido, mas mesmo elas correm o risco de superaquecimento se operarem a seco por mais de alguns segundos. Sempre garanta uma sucção inundada ou um sistema de escorva confiável.
