A maioria das especificações de qualidade da água começa com uma meta geral de pureza. Um sistema de tratamento de água ultrapura começa com dois números rígidos: resistividade de 18,2 MΩ·cm e menos de 5 ppb de carbono orgânico total. Se sua aplicação não precisar de ambos os limites, um sistema Tipo 2 pode ser o melhor investimento.
Definindo Água Ultrapura (Normas e Parâmetros do Tipo 1)
Água ultrapura do Tipo 1 não é simplesmente água altamente filtrada. Ela é definida por sua resistividade elétrica máxima teórica e conteúdo orgânico e particulado quase zero. O padrão de 18,2 MΩ·cm representa a resistividade da água pura a 25°C – qualquer queda mensurável na resistividade indica contaminação iônica.
An purificador de água industrial configurado para saída do Tipo 1 deve atender simultaneamente a múltiplos limites de parâmetros. Resistividade sozinha conta apenas metade da história. TOC, bactérias e níveis de endotoxinas diferenciam a verdadeira água ultrapura da água desionizada padrão.
| Parâmetro | Tipo 1 (Ultrapura) | Tipo 2 (Pura) | Tipo 3 (Grau Primário) |
|---|---|---|---|
| Resistividade (MΩ·cm, 25°C) | > 18.0 | > 1.0 | > 0.05 |
| Condutividade (µS/cm) | < 0.056 | < 1.0 | < 20 |
| TOC (ppb) | < 5 | < 50 | < 200 |
| Bactérias (UFC/ml) | < 1 | < 100 | < 1000 |
| Endotoxinas (EU/ml) | < 0.03 | N/A | N/A |
Resistividade é a métrica principal para pureza iônica porque responde imediatamente a sais dissolvidos e espécies ionizadas. TOC mede carbono orgânico de matéria natural, subprodutos bacterianos ou lixiviados de componentes do sistema. Ambos devem ser monitorados continuamente – não apenas na fase de comissionamento.
Três normas regem a qualidade da água do Tipo 1: ASTM D1193 (Tipo I), ISO 3696 (Grau 1) e diretrizes CLSI-CLRW para laboratórios clínicos. Cada uma estabelece limites ligeiramente diferentes, mas todas convergem para os requisitos de resistividade de 18,2 MΩ·cm e baixo TOC.
A Arquitetura de Sistema em Três Estágios
Um único filtro não pode produzir água ultrapura a partir da água da torneira. Um sistema devidamente projetado sistema de tratamento de água ultrapura utiliza três etapas sequenciais para remover diferentes classes de contaminantes em ordem de tamanho e dificuldade. Pular ou subdimensionar qualquer etapa transfere a carga para etapas posteriores e reduz a vida útil dos consumíveis.
Etapa 1: Pré-tratamento (Protegendo o Núcleo)
O pré-tratamento remove os contaminantes que danificam componentes caros da fase primária. Os principais alvos são cloro, minerais de dureza, sólidos suspensos e grandes moléculas orgânicas. Sem um pré-tratamento adequado, as membranas de osmose reversa entopem rapidamente e os empilhamentos de EDI escalam.
O pré-tratamento padrão inclui:
- Filtração com carvão ativado para eliminar cloro livre e cloramina
- Amaciamento da água ou dosagem de antiescalantes para controlar a dureza
- Filtração em profundidade ou de mídia múltipla para remover partículas suspensas acima de 5-10 µm
- Remoção opcional de ferro e manganês para fontes de água de poço
Opções de pré-tratamento para água ultralimpa variam significativamente com base na composição química da água de alimentação. A água municipal em diferentes regiões apresenta níveis diferentes de cloro e perfis de dureza. Uma análise da água de alimentação não é opcional – ela determina o projeto de pré-tratamento.
Etapa 2: Purificação Primária (Desionização em Massa)
A purificação primária remove de 95 a 99% dos sólidos dissolvidos totais. Sistemas de osmose reversa formam a espinha dorsal desta etapa, seguidos pela eletrodiálise (EDI) para remoção final de sais sem regeneração química.
Membranas de osmose reversa rejeitam íons dissolvidos, sílica, organics e bactérias com base no tamanho e carga. O desempenho varia com a pressão de alimentação, temperatura e condição da membrana:
- A osmose reversa de passagem única geralmente reduz a condutividade para 5-20 µS/cm.
- A osmose reversa de dupla passagem aproxima a condutividade de 1 µS/cm, fornecendo excelente alimentação para a EDI.
- Contaminantes principais removidos: Na⁺, Ca²⁺, Cl⁻, sílica (SiO₂), moléculas orgânicas >200 Da, bactérias e vírus.
A EDI combina membranas de troca iônica com corrente elétrica para remover continuamente íons residuais. Ao contrário de tanques de desionização de leito misto, a EDI não requer regeneração com ácido e cáustico no local. Isso elimina o manuseio de produtos químicos e reduz o tempo de inatividade entre trocas. A saída da EDI normalmente atinge 10-15 MΩ·cm antes de entrar na etapa de polimento.
Etapa 3: Polimento (Alcançando 18,2 MΩ·cm)
A etapa de polimento leva a água desionizada da saída da EDI até o padrão final de 18,2 MΩ·cm. Esta etapa remove íons traços, carbono orgânico, bactérias e endotoxinas que sobreviveram ao tratamento primário.
Três tecnologias atuam em série durante o polimento:
- Resina de troca iônica de leito misto para remoção iônica final para atingir 18,2 MΩ·cm
- Polimento por fotooxidação UV a 185 nm para decompor o TOC residual abaixo de 5 ppb
- UV a 254 nm para inativação de bactérias e microrganismos
- Módulos de ultrafiltração com corte de massa molecular de 5-10 kDa para remover endotoxinas e nucleases
O custo para passar de 15 MΩ·cm para 18,2 MΩ·cm é substancial. Exige controle rigoroso do CO₂ dissolvido, resina de polimento de alta pureza e tempos de residência curtos no circuito de distribuição para evitar recontaminação.

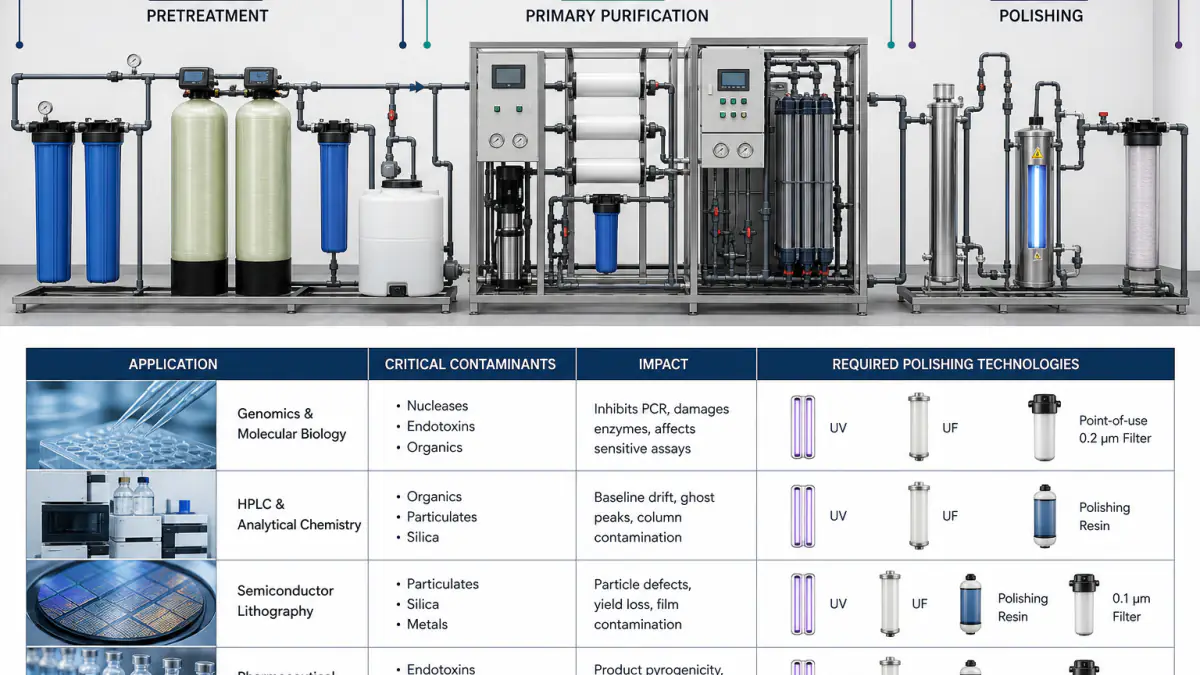

Requisitos do sistema específicos por aplicação
A configuração exata de polimento depende de qual contaminante é mais importante no seu processo. Um laboratório de genômica e uma fábrica de semicondutores precisam ambos de água a 18,2 MΩ·cm, mas suas arquiteturas de sistema divergem na etapa de polimento.
| Aplicação | Contaminante crítico | Tecnologia de polimento necessária |
|---|---|---|
| Genômica / PCR | Nucleases (RNase/DNase) | UF de fibra oca + UV a 185 nm |
| HPLC / LC-MS | Carbono orgânico (TOC) | UV 185/254 nm + resina IX de baixo TOC |
| Cultivo celular / FIV | Endotoxinas, pirexógenos | UF (5 kDa) + filtração em grau estéril |
| Litografia de semicondutores | Sílica, boro, nanopartículas | UF + desgasificação + UV de 185 nm |
| Fabricação farmacêutica | Endotoxinas, bactérias, COT | UF + UV + documentação IQ/OQ/PQ |
Laboratório e Ciências da Vida
Aplicações em ciências da vida exigem água livre de nucleases, proteases e endotoxinas. Um sistema padrão de 18,2 MΩ·cm sem ultrafiltração pode passar nas verificações de resistividade e COT, mas ainda assim arruinar um ensaio de PCR ou um lote de cultura celular.
Para HPLC e análise de traços, o COT é a principal preocupação. Contaminantes orgânicos criam picos fantasmas e deslocam as linhas de base. Tratamento de água farmacêutico para laboratórios analíticos normalmente requer oxidação por UV de duplo comprimento de onda – 185 nm para decompor orgânicos e 254 nm para esterilizar.
Configurações comuns de polimento de água ultrapura (UPW) em laboratórios:
- Genômica/PCR: UF com corte de 5 kDa mais UV de 185 nm para destruir nucleases.
- HPLC/LC-MS: Oxidação por UV 185/254 nm e resina de troca iônica de baixo COT, visando o COT <3 ppb.
- Cultura de células/FIV: UF, filtração final de grau estéril e validação de endotoxinas conforme USP <85>.
Semicondutores e Microeletrônica
Água ultrapura para litografia de semicondutores excede os requisitos de pureza além dos padrões laboratoriais. A fabricação de wafers em nós abaixo de 10 nm não pode tolerar partículas acima de 20-50 nm, qualquer traço de sílica ou lixiviação de boro proveniente de resina de troca iônica.
Sistemas de UPW para semicondutores adicionam membranas de desgasificação para remover oxigênio dissolvido e CO₂. Também utilizam resina de polimento de alta pureza, livre de boro. O projeto do circuito de distribuição – seleção de materiais, velocidade, eliminação de pontos mortos – torna-se tão crítico quanto o próprio equipamento de tratamento.
Requisitos típicos de UPW de grau semicondutor:
- Contagem de partículas: < 100 particles/L > 50 nm para nós avançados.
- Sílica: frequentemente abaixo de 0,5 ppb para prevenir defeitos cristalinos.
- Boro: abaixo de 0,05 ppb usando resina de troca iônica específica para boro.
- Oxigênio dissolvido: < 1 ppb via contactores de membrana para evitar oxidação do silício.
Fabricação farmacêutica
UPW de grau farmacêutico deve atender aos padrões da farmacopeia para água para injeção (WFI) ou água purificada. Além dos parâmetros químicos, o sistema deve incluir documentação de validação: Qualificação de Instalação (QI), Qualificação de Operação (QO) e Qualificação de Desempenho (QD).
Os inspetores regulatórios revisarão toda a cadeia de purificação, registros de monitoramento e logs de sanitização. Um sistema que produz água com resistividade de 18,2 MΩ·cm sem o pacote de documentação correspondente será reprovado em uma auditoria GMP.
Elementos essenciais de validação e conformidade:
- Documentos de protocolo IQ/QO/QD com critérios de aceitação definidos.
- Monitoramento contínuo online e registro de dados de resistividade, TOC, fluxo e temperatura.
- Ciclos de sanitização (água quente, ozônio ou químico) com SOPs de suporte.
- Filtração estéril e teste de endotoxinas conforme USP <85> ou equivalente.
Dimensionamento, Monitoramento e Manutenção do Sistema
Conseguir a arquitetura de purificação correta resolve apenas metade do problema. O sistema deve fornecer o volume necessário na vazão adequada, com verificação contínua da qualidade e sem custos excessivos de consumíveis.
Planejamento de Capacidade e Vazão
Existe uma diferença prática entre a capacidade de produção diária e a taxa máxima de dispensação. Um sistema classificado para 100 L/dia pode produzir 4 L/h continuamente, mas uma bancada de laboratório ocupada pode precisar de 2 L/min de dispensação para enchimento de recipientes e enxágue de vidrarias.
Dimensione o estágio primário para o volume diário e o ciclo de polimento para a demanda de pico. Subdimensionar qualquer um deles cria gargalos. Um erro comum é dimensionar apenas para o consumo diário médio e ignorar a correria matinal, quando múltiplos analistas dispensam simultaneamente.
Etapas-chave de dimensionamento:
- Calcule o volume diário total (L), adicionando uma margem de segurança de 20% para crescimento futuro.
- Determine a demanda máxima simultânea (L/min) com base no número de pontos de retirada.
- Garanta que o estágio primário de purificação possa se recuperar durante as horas de menor demanda para reabastecer o armazenamento.
- Verifique se a velocidade do ciclo de recirculação permanece acima de 0,9 m/s para manter a qualidade do fluxo.
Monitoramento de Qualidade Inline
Testar a qualidade da água em um ponto de amostragem fornece um dado pontual – não um registro do processo. Monitores inline fornecem leituras contínuas de resistividade e TOC na saída do polimento e em pontos críticos de uso.
Sensores de resistividade compensados por temperatura são essenciais. A resistividade bruta varia com a temperatura, e leituras não compensadas a 18°C versus 25°C podem indicar uma aprovação ou reprovação falsa. Analisadores de TOC inline usando oxidação por UV-persulfato fornecem dados de carbono orgânico em tempo real com nível de detecção de 1 ppb.
Pacote mínimo de monitoramento inline para sistemas de água ultra pura (UPW):
- Sensor de resistividade/conductividade com compensação automática de temperatura no ponto de uso.
- Analisador de TOC online com limite de detecção ≤ 1 ppb, de preferência com alarme de deriva.
- Medidor de vazão para acompanhar o volume dispensado e a velocidade do ciclo.
- Contador de partículas opcional para aplicações em semicondutores que requerem controle de nanopartículas.
Ciclos de substituição de consumíveis
Cartuchos de pré-tratamento, lâmpadas UV, resina de polimento e módulos de ultrafiltração têm vidas úteis finitas. A frequência de substituição depende da qualidade da água de alimentação, do throughput diário e de quão próximo do ponto de ruptura de contaminantes o operador mantém o sistema.
Substituir consumíveis no prazo evita danos downstream. Operar cartuchos de carbono esgotados envia cloro para as membranas de osmose reversa. Operar resina de polimento esgotada reduz a resistividade e empurra sílica para a água produzida. Um registro de manutenção com acompanhamento de consumo reduz o custo total de propriedade mais do que estender a vida útil do cartucho ao limite.
Intervalos típicos de serviço (sujeitos à qualidade da água):
- Carvão/preparador de água: 6-12 meses, dependendo do nível de cloro e dureza.
- Membranas de osmose reversa: 2-4 anos com antiescalante e limpeza adequados.
- Pilhas de EDI: Frequentemente mais de 5 anos, com limpeza química periódica.
- Lâmpadas UV de 185 nm: Substituir anualmente para manter a eficiência de oxidação do TOC.
- Resina de polimento: 6-12 meses em laboratórios de alto uso; trocar quando a resistividade cair abaixo de 18,0 MΩ·cm.
- Módulos de UF: 2-3 anos, ou mais cedo se o fluxo de permeado diminuir >15%.
Sinais de alerta de consumíveis esgotados:
- Aumento da condutividade no permeado de osmose reversa → formação de incrustações na membrana ou pré-tratamento entupido.
- Aumento da queda de pressão na UF → incrustação ou acúmulo de partículas.
- Pico de TOC na saída do sistema → carvão esgotado ou lâmpada UV envelhecida.
- Detecção de endotoxinas → ultrafiltração contornada ou falhada.
O que Verificar Antes de Solicitar uma Cotação de Sistema
Uma configuração de sistema precisa e o preço começam com informações que o fornecedor não pode adivinhar. Prepare esses pontos de dados antes de entrar em contato com as equipes de engenharia. Informações ausentes levam a sistemas superdimensionados, pré-tratamento subdimensionado ou cotações que não correspondem ao local de instalação real.
- Fonte de água de alimentação e química: Água da rede municipal, permeato de osmose reversa pré-tratado ou destilada? Inclua uma análise recente da água com valores de condutividade, TDS, dureza, cloro, ferro e sílica.
- Demanda de volume diário: Litros totais por dia que o laboratório ou instalação realmente consome, não a capacidade teórica. Inclua a taxa de dispense em horário de pico em L/min.
- Qualidade de água requerida: Confirme Tipo 1 conforme ASTM D1193. Especifique se você precisa de água livre de endotoxinas ou de nucleases para aplicações de ciências da vida.
- Documentação de validação: A instalação opera sob GMP, GLP ou ISO 17025? Pacotes de documentação IQ/OQ/PQ aumentam o custo, mas são inegociáveis em ambientes regulados.
- Restrições de instalação: Mesa de bancada, sob bancada, montada na parede ou circuito centralizado? Espaço disponível no piso, acesso ao dreno e fornecimento elétrico determinam quais configurações são viáveis.
- Método de distribuição: Dispensador ponto de uso em uma única bancada ou um circuito de recirculação que atende vários andares e laboratórios? O projeto do circuito requer atenção ao material da tubulação, velocidade e prevenção de pontos mortos.
- Pré-tratamento existente: A instalação já possui água amaciada ou filtrada por carvão? Reutilizar o pré-tratamento existente pode reduzir o custo de capital, mas deve ser verificado para uso em água ultrapura.
- Expectativas de suporte do fornecedor: Requisitos de comissionamento e treinamento no local, interesse em contrato de manutenção preventiva e necessidades de monitoramento remoto.
Pular a análise da água de alimentação é o erro mais caro na aquisição de água ultrapura. Um sistema especificado sem conhecer a condutividade da alimentação e o nível de cloro irá apresentar desempenho inferior ou consumir consumíveis ao dobro da taxa esperada.
Consultoria de Engenharia e Especificação do Sistema
Especificar um sistema de tratamento de água ultrapura exige que o trem de purificação seja compatível com a química da água de alimentação, volume diário e requisitos de pureza de uso final. Existem configurações prontas, mas a maioria das instalações se beneficia de uma revisão de dimensionamento que leva em conta a qualidade da água local e a demanda de pico.
Na WCT, nossa equipe de engenharia trabalha a partir da análise da água de alimentação e do perfil de demanda para configurar as etapas de pré-tratamento, primária e de polimento como um sistema integrado único. Podemos revisar o desempenho de sistemas legados, identificar gargalos e especificar uma substituição que se encaixe nas restrições de espaço e utilidades existentes.
Para solicitar uma especificação de sistema ou revisão de dimensionamento, tenha pronta sua análise de água de alimentação, estimativa de volume diário e requisitos de qualidade. Sistemas de água ultrapura personalizados configurados de acordo com as condições reais do site custam menos para operar do que pacotes padrão superdimensionados que foram especificados com base em suposições.
Perguntas Frequentes
Um sistema de água ultrapura pode operar diretamente com água da rede municipal?
Depende do tipo de sistema. Sistemas UPW totalmente integrados incluem cartuchos de pré-tratamento embutidos, projetados para alimentação com água da torneira. Unidades apenas de polimento – muitas vezes modelos de bancada – requerem água de alimentação do tipo 2 ou de qualidade RO. Sempre verifique a especificação de água de alimentação exigida pelo fabricante. Alimentar um sistema de polimento apenas com água da torneira esgotará os cartuchos de polimento em questão de horas, não meses.
Qual é a diferença entre resistividade e TOC em UPW?
Resistividade mede a contaminação iônica – sais dissolvidos, ácidos e bases que se dissociam na água e carregam uma carga elétrica. TOC mede carbono orgânico proveniente de matéria orgânica natural, subprodutos biológicos ou lixiviação de plastificantes. São parâmetros independentes. A água pode apresentar 18,2 MΩ·cm e ainda conter 50 ppb de TOC se os contaminantes orgânicos forem não iônicos. Ambos devem ser monitorados separadamente.
Por que a água ultrapura não pode ser armazenada por longos períodos?
Água ultrapura é um solvente altamente agressivo. Deixada em um tanque de armazenamento, ela rapidamente absorve dióxido de carbono do ar, formando ácido carbônico e reduzindo a resistividade abaixo de 1 MΩ·cm em questão de horas. Ela também extrai íons traços e compostos orgânicos dos materiais do recipiente. A melhor prática é a recirculação contínua através de um circuito de polimento, e não o armazenamento estático.
