Expansões de plantas e o aperto nas licenças municipais de descarte forçam os gerentes de instalações a reavaliar como lidam com fluxos de efluentes de sólidos elevados. Selecionar um clarificador para águas residuais industriais exige equilibrar surtos hidráulicos pesados, sólidos suspensos variáveis e restrições de espaço restritas.
A escolha do clarificador adequado depende de como a química da água residual, o comportamento do lodo e o layout disponível interagem.
O papel dos clarificadores nas linhas de tratamento industrial
Clarificadores dependem da sedimentação gravitacional para remover partículas pesadas, sólidos floculados e precipitados químicos da água de processo bruta. Eles reduzem a carga de sólidos nos sistemas de filtração, membranas e etapas biológicas subsequentes.
Mecânica central: coagulação, floculação e decantação
Sólidos suspensos finos carregam cargas superficiais negativas que impedem a aglomeração natural.
- Neutralização de carga: A dosagem de coagulantes colapsa a barreira de repulsão na mistura rápida.
- Ponte de flocos: A adição de polímero liga microflocos em aglomerados mais pesados na mistura lenta.
- Separação por gravidade: A decantação em repouso permite que as partículas caiam enquanto a água clarificada transborda por vertedores.
Onde os clarificadores se encaixam na linha de processo
Instalações industriais implantam clarificadores em múltiplos pontos do processo, dependendo dos objetivos primários de tratamento. Clarificadores primários reduzem os sólidos totais suspensos (TSS) e metais pesados insolúveis antes de bacias biológicas secundárias ou oxidação avançada.
Em etapas terciárias, clarificadores capturam precipitados químicos e flocos de polimento. Colocar uma unidade de decantação primária antes da terciária Filtros de Areia Industrial Wct para Tratamento de Águas Residuais previne o entupimento prematuro do meio filtrante. Essa disposição também reflete métodos comprovados melhores práticas para o projeto de sistemas de água industrial.
Tipos principais de clarificadores industriais comparados
Selecionar entre tanques de sedimentação circulares, separadores de placas inclinadas e bacias de alimentação periférica depende da área disponível no local, da dinâmica do fluxo e das velocidades de sedimentação alvo das partículas.

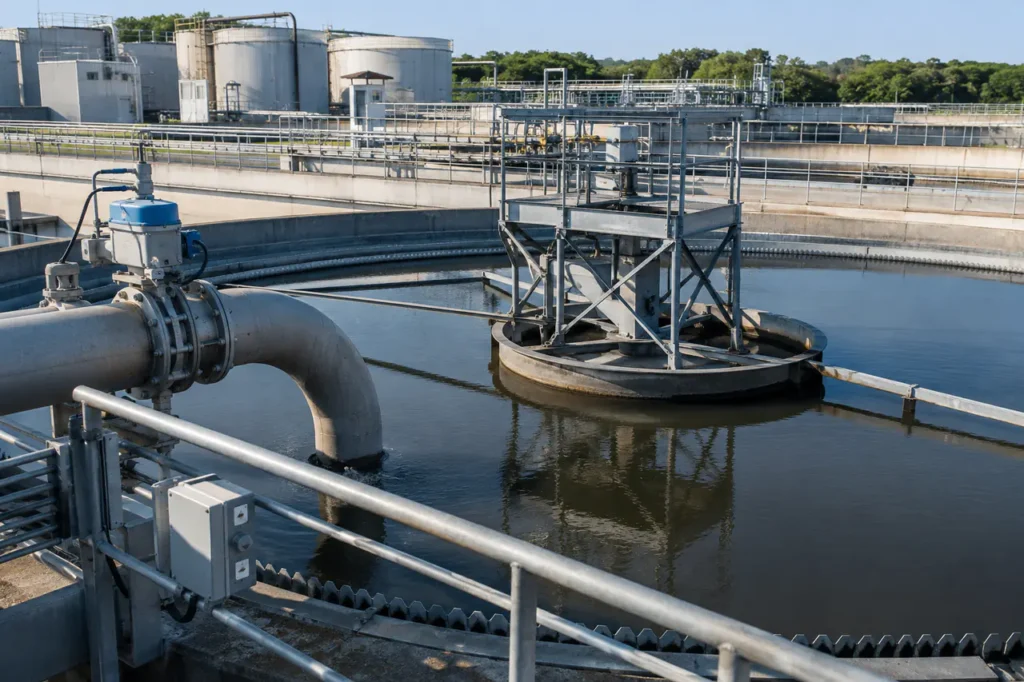

Clarificadores Circulares (Alimentação Central)
Clarificadores circulares com alimentação central introduzem o influente bruto através de uma barreira de alimentação central. A câmara central dissipa a velocidade do influente e promove um fluxo radial uniforme em direção às comportas de saída na periferia.
Essas unidades oferecem volume substancial de líquido e armazenamento de lodo. Lidam bem com flutuações elevadas de TSS, mas requerem uma grande área de instalação, sendo comuns em plantas de novo desenvolvimento.
Clarificadores de Placa Inclinação (Lamela)
Clarificadores de placa inclinada usam uma série de placas inclinadas paralelas inclinadas a 55 a 60 graus. Essa geometria aumenta a área de superfície de sedimentação efetiva até dez vezes em comparação com bacias abertas com pegadas idênticas.
A gravidade puxa os sólidos pelas canais inclinados das placas para um funil de lodo inferior, enquanto a água limpa flui para cima. São adequados para instalações internas compactas, sistemas de esteira e retrofits de plantas.
Clarificadores de Alimentação Periférica (por exemplo, Spiraflo)
Sistemas de alimentação periférica introduzem a água ao longo da parede externa do tanque, ao invés de pelo centro. O fluxo percorre uma barreira circular descendente antes de se mover para dentro em direção às calhas de coleta central.
Esse design de canal elimina o curto-circuito hidráulico e otimiza o volume da bacia. Permite taxas de carga mais altas enquanto mantém baixa turbidez do efluente em instalações de processo.
| Clarifier Type | Área Necessária | Taxa de Vazão de Sobrecarga Superficial | Melhor Adequação Industrial |
|---|---|---|---|
| Alimentação Central Circular | Grande área de bacia aberta | 0,2 – 0,6 gpm/ft2 | Plantas de alto fluxo, sólidos pesados primários, armazenamento de lodo a granel |
| Placa Inclinação (Lamela) | Compacto (até 80% de redução) | 0,2 – 0,5 gpm/ft2 (efetivo) | Espaços internos estreitos, skids de acabamento metálico, retrofits de plantas |
| Alimentação Periférica | Pegada circular moderada | 0,4 – 0,8 gpm/ft2 | Cargas hidráulicas variáveis, flocos leves finos, clarificação secundária |
Avaliar as taxas de transbordamento de superfície alvo ajuda os engenheiros a determinar se uma lamela compacta ou um tanque circular convencional atende à capacidade da planta. Revisar limites de projeto específicos taxa de carga hidráulica para clarificador evita o encurtamento hidráulico durante eventos de fluxo máximo.
Designs de mecanismos de remoção de lodo
O controle de acúmulo de lodo determina se um clarificador opera continuamente ou sofre com bloqueio de escova, apodrecimento de leito anaeróbico e transporte de sólidos para fluxos de descarga limpos.
Mecanismos de Raspagem
Os braços de raspagem apresentam lâminas de voo anguladas montadas em um eixo central giratório. À medida que o ancinho gira lentamente, as lâminas revolvem lodo acumulado ao longo do piso do tanque em direção a uma caixa de descarga central.
Raspadores lidam bem com lodos minerais pesados e densos. Eles requerem unidades de acionamento de alto torque e interruptores de sobrecarga mecânica para proteger o conjunto ao lidar com cal ou rejeitos de minério pesados.
Raspadores Espirais
Raspadores espirais apresentam lâminas curvas contínuas que se estendem desde a parede externa até o poço central. A geometria espiral move os sólidos sedimentados continuamente para dentro, ao invés de empurrões intermitentes.
Esse movimento contínuo reduz o tempo de retenção do lodo no piso do tanque. Previna a flotação de gases biológicos e funciona bem em lodos ativados secundários e fluxos primários de processamento de alimentos.
Cabeças de sucção (Estilo Tow-Bro)
Mecanismos de cabeças de sucção usam tubos de coletor submersos equipados com bicos de sucção. Cabeças de diferencial de pressão ou uma bomba dedicada puxam o lodo diretamente pelos bicos ao longo de todo o raio do tanque.
Essa remoção rápida limpa o piso sem perturbar flocos biológicos delicados. É ideal para biomassa leve que se desintegra sob pressão das lâminas mecânicas de raspagem.
- Verifique a gravidade específica dos sólidos: Metais pesados requerem raspadores de alto torque; sólidos biológicos delicados precisam de coleta por sucção ou espiral.
- Verifique as classificações de torque de acionamento: Certifique-se de que conjuntos automáticos de elevação de ancinho estejam especificados para aplicações de TSS altas.
- Avalie os ângulos de inclinação do funil: Pisos padrão têm inclinação de 1:12, enquanto lodos químicos pegajosos requerem funis de cone com inclinação de 1:4 ou mais íngreme.
- Confirme os cronogramas de bombeamento de descarga: A drenagem intermitente deve ser programada para evitar compactação do lodo nos fundos dos sumps.
Correspondência da Tecnologia de Clarificadores com Aplicações Industriais
A composição do efluente determina a geometria da bacia, a dosagem de produtos químicos e a seleção de materiais. A instalação de um padrão wastewater clarifier sem considerar a química específica leva à falha operacional.
Mineração e Metais Primários
Efluentes de rejeitos de mineração e de decapagem de metais contêm altas concentrações de hidróxidos de metais pesados e finos minerais abrasivos. Esses fluxos requerem neutralização de pH, coagulantes e remoção de sólidos pesados.
Clarificadores neste setor precisam de acionamentos de alto torque, revestimentos resistentes ao desgaste e funis de fundo inclinados. Unidades de placas lamela com placas de aço inoxidável lidam com a precipitação de hidróxido de metal de forma eficiente em espaços compactos.
Processamento Químico e Fabricação
Águas residuais de processos químicos apresentam variações amplas de pH, solventes corrosivos e cargas orgânicas variadas. Os equipamentos devem resistir ao ataque químico enquanto quebram contaminantes emulsificados.
Tanques de coagulação requerem mistura rápida, seguida de ajuste de pH e adição de polímeros. A instalação de fibra de vidro resistente à corrosão ou aço carbono revestido garante longa vida útil para equipamento de tratamento de água para uso industrial em aplicações químicas agressivas.
Produção de Alimentos e Bebidas
Fábricas de processamento de alimentos geram águas residuais ricas em demanda bioquímica de oxigênio (DBO), gorduras, óleos e graxas (FOG) e sólidos orgânicos. A transferência de FOG pode rapidamente obstruir placas de decantação se não for gerenciada.
A clarificação primária requer lâminas de raspagem de superfície integradas e defletores de escuma para remover gordura flutuante. Raspadores em espiral removem sólidos orgânicos pegajosos antes das etapas de tratamento secundário.
| cURL Too many subrequests by single Worker invocation. To configure this limit, refer to https://developers.cloudflare.com/workers/wrangler/configuration/#limits | Contaminante Principal | Pré-Tratamento Recomendado | Configuração do Clarificador |
|---|---|---|---|
| Mineração e Processamento de Minerais | Metais pesados, TSS, incrustação de gesso | Elevação de pH, dosagem de coagulantes | Espessador circular de alto torque ou lamela com elevador de escarificador automático |
| Acabamento de Metais e Eletrogalvanização | Cobre dissolvido, níquel, zinco | Precipitação de hidróxido, polímero | Clarificador de placa inclinada com funil de fundo cônico |
| Processamento de Alimentos e Laticínios | TSS alto, FOG orgânico | Triagem rotativa, unidade DAF | Alimentação periférica circular com skimmer de superfície e raspador em espiral |
| Síntese Química | pH variável, solventes, orgânicos | Neutralização de pH, rompedor de emulsão | Clarificador circular revestido de epóxi ou FRP com acionamento de alta resistência |
- Óleo livre e FOG: Confirme que a skimagem de superfície e o pré-tratamento DAF estão especificados antes das placas de decantação.
- Dumps de lote com pH variável: Verifique a capacidade de neutralização e materiais resistentes à corrosão.
- Sólidos minerais abrasivos: Verifique acionamentos de torque pesado, espaçamento das placas e inclinação do funil.
- Lamelas de pegada compacta: Confirme que o acesso à limpeza das placas e os pontos de retirada de lodo estejam acessíveis para manutenção.
A correspondência dos perfis de efluentes com a configuração mecânica correta mantém os sistemas downstream operando. Implantar adequado equipamentos industriais para tratamento de efluentes protege a conformidade com a descarga ambiental e reduz os custos operacionais de produtos químicos.
Critérios de Dimensionamento e Seleção de Engenharia
Dimensionar um clarificador envolve equilibrar as taxas de fluxo hidráulico com as velocidades de sedimentação das partículas. Projetar estritamente para o fluxo médio leva a perdas severas durante as descargas de pico do processo.
Parâmetros-chave de Dimensionamento
- Taxa de Transbordamento de Superfície (TTS): Expressos em galões por dia por pé quadrado (gpd/ft²). Taxas mais baixas proporcionam tempo adequado para que flocos de sedimentação lenta se depositem.
- Taxa de Carga Hidráulica: Fluxo volumétrico total que entra na bacia, considerando os multiplicadores de picos de aumento de fluxo provenientes das limpezas da planta.
- Taxa de Carga de Sólidos: Expressa em libras de sólidos por dia por pé quadrado. Vital para espessadores que lidam com correntes de TSS altas.
- Tempo de Detenção: O tempo médio que o líquido permanece dentro da bacia, geralmente variando de 2 a 4 horas.
- Taxa de Transbordamento do Comedouro: Taxa de fluxo por pé linear do comedouro de descarga (gpd/ft) para evitar velocidades elevadas de retirada localizada.
Erros comuns de dimensionamento a evitar
- Surto hidráulico ignorado: Um surto sem buffer duplica a taxa de transbordamento na superfície e levanta mantas de lodo sedimentado para o canal de efluente.
- Estratificação térmica: Água influente quente entrando em um tanque frio pode flutuar na superfície e contornar a zona de sedimentação.
- Volume de lodo subestimado: Fluxos de sólidos finos ainda produzem grandes mantas de lodo se as características de sedimentação não forem quantificadas.
- Fluxo de comporta desequilibrado: Carregamento desigual da comporta cria sucção localizada e curto-circuito hidráulico.
O que preparar antes de especificar seu sistema de clarificador
Engenheiros precisam de dados precisos do local para projetar um clarificador que atenda às permissões de descarte locais. Reunir uma caracterização completa da água do processo antecipadamente evita modificações caras no equipamento durante a comissionamento.
Lista de verificação de dados pré-especificação
- Análise de qualidade da água: Níveis de SST, pH, faixas de temperatura, conteúdo de óleo/gordura e taxas de sedimentação de partículas.
- Perfis de fluxo: Fluxo diário médio, taxa de fluxo horária de pico e cronogramas de descarte em lote.
- Testes de tratabilidade e ensaios em proveta: Tipos ótimos de coagulantes, dosagens de polímeros e índice de volume de lodo (SVI).
- Restrições de área de implantação: Área disponível no piso, altura livre superior e perfis de elevação de tubos.
- Interface de Desaguamento de Lama: Concentração alvo de lodo no fundo em porcentagem de sólidos para prensas de filtro downstream.
Revisão Técnica de Dimensionamento e Engenharia
Selecionar o layout de equipamento ideal requer equilibrar custos de capital, limites de espaço e requisitos de manutenção a longo prazo.
