Um design de tanque de sedimentação preciso depende de traduzir a dinâmica de fluidos em separação de sólidos e líquidos controlável por gravidade. Dimensionar um clarificador primário ou secundário requer equilibrar a velocidade de sedimentação de sólidos em suspensão, a carga hidráulica na superfície e os limites de acúmulo de lodo para eliminar o transporte de partículas.
Parâmetros de Design Primários e Critérios Operacionais
O desempenho do tanque de sedimentação depende principalmente da taxa de carga hidráulica na superfície, e não da profundidade bruta do líquido. Ao dimensionar um clarificador, os engenheiros avaliam os picos de fluxo horário contra as velocidades de sedimentação terminal das partículas.
Para que a sedimentação por gravidade ocorra, a velocidade do fluido para cima deve permanecer abaixo da velocidade de sedimentação discreta ou de flóculo das partículas alvo. Uma carga superficial excessiva força sólidos suspensos leves a passarem pelos vertedouros de efluente.
Variáveis principais de dimensionamento: Taxa de escoamento versus Tempo de retenção
A taxa de carga na superfície define o volume de água residuária aplicado por unidade de área da superfície do tanque por dia. Valores típicos variam de 15 a 30 m3/(m2 dia) para clarificadores primários.
O tempo de retenção hidráulica regula o tempo de contato fornecido para que as partículas sedimentem no funil do piso. Enquanto a sedimentação discreta depende puramente da velocidade de sedimentação, a sedimentação por flóculo utiliza cálculos de taxa de carga hidráulica na superfície junto com gráficos de remoção empírica de isoterma.
| Parâmetro | Padrão de Clarificador Primário | Padrão de Clarificador Secundário | Significado do Design |
|---|---|---|---|
| Taxa de Carga na Superfície Hidráulica (m3/m2 dia) | 24 – 32 | 16 – 24 | Determina a área de superfície necessária |
| Tempo de Retenção Hidráulica (horas) | 1,5 – 2,5 | 2,0 – 4,0 | Garante tempo adequado para partículas atingirem o fundo |
| Taxa de Carga do Desaguador (m3/m dia) | 120 – 180 | 90 – 150 | Previne velocidades altas localizadas próximas às calhas de efluente |
| Profundidade de Água Lateral (metros) | 3,0 – 4,5 | 3,5 – 5,0 | Proporciona zona de decantação clara acima da camada de lodo |
Alta carga de sólidos em clarificadores secundários exige águas laterais mais profundas para isolar a camada de lodo da zona de decantação. Taxas de transbordo menores evitam que flocos biológicos leves sejam lavados durante picos diurnos.
Tanques de Decantação Retangulares vs. Circulares
A escolha da geometria do tanque altera a remoção mecânica de lodo, a eficiência do espaço e os padrões de distribuição do fluxo. As plantas que comparam uma configuração contínua DAF vs tanque de sedimentação devem primeiro decidir a geometria do clarificador adequada.
Bacias de Decantação Retangulares (Fluxo de Encaixe)
Uma bacia de decantação retangular opera sob dinâmica de fluxo de encaixe, direcionando a água uniformemente da parede de entrada em direção à calha de descarga. Essa configuração permite construção com parede comum, reduzindo o consumo de espaço no local e os custos de obras civis.
Para evitar o encurtamento do circuito, os tanques retangulares mantêm uma proporção mínima de comprimento para largura de 4:1. Manter uma proporção de aspecto de 4:1 a 6:1 garante que a distribuição do fluxo na seção transversal permaneça estável em diferentes velocidades de entrada.
Adicionando módulos de placas de alta densidade ou embalagem de tubo inclinado sistemas podem multiplicar a área de decantação efetiva dentro de áreas retangulares, reduzindo o volume necessário do tanque em até 50 por cento.

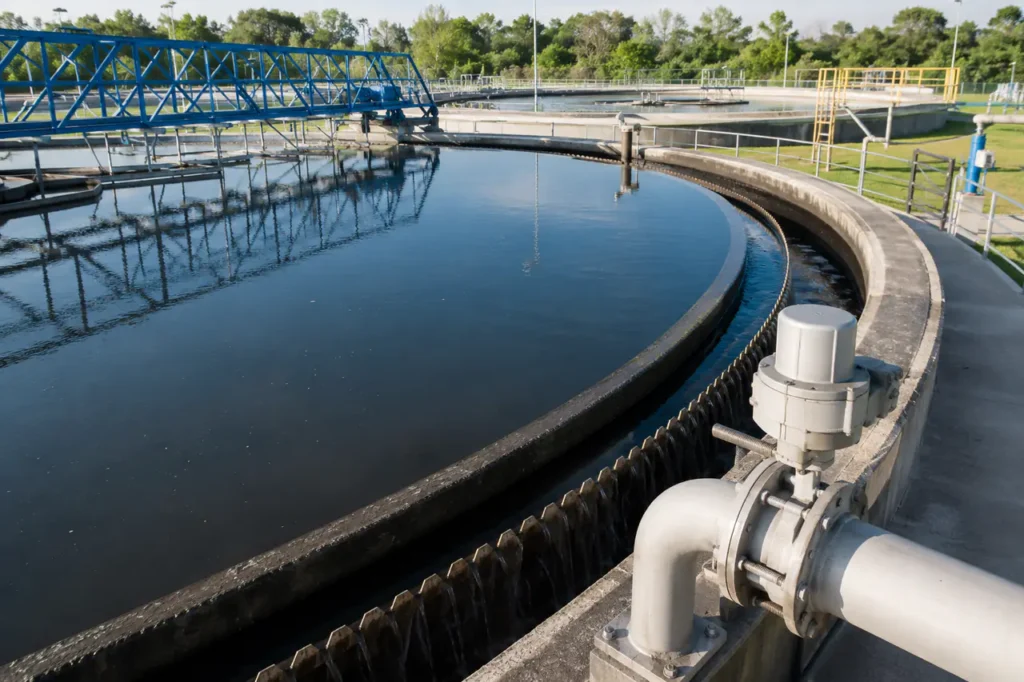

Clarificadores Circulares (Fluxo Radial)
Clarificadores circulares utilizam fluxo radial, alimentando águas residuais brutas através de um poço de distribuição central e expandindo-se para fora em direção a uma calha de desaguamento perimetral. A velocidade naturalmente diminui à medida que o raio aumenta, auxiliando na sedimentação de partículas.
Raspadores mecânicos de lodo giram em torno de um eixo de acionamento central, empurrando sólidos sedimentados para um poço central. Essa remoção contínua minimiza o tempo de retenção do lodo e evita a formação de gases septicêmicos em estações municipais.
| Fator de projeto | Bacia de decantação retangular | Clarificador circular |
|---|---|---|
| Padrão de fluxo hidráulico | Fluxo de tampão com percurso linear | Fluxo radial expandindo-se a partir do poço central |
| Eficiência da área de implantação | Alta eficiência através de construções com paredes comuns | Requer pegadas isoladas e espaçamento |
| Mecânica de Coletor de Lodo | Raspadores de corrente e esteira ou pontes móveis | Braços raspadores rotativos centrais com lâminas inferiores |
| Resistência à perturbação na entrada | Sensível à configuração do defletor de entrada | Zona de desaceleração radial altamente estável |
Avaliar compensações geométricas antes de congelar layouts civis evita redesigns estruturais caros no final do projeto da planta:
- Escolha bacias retangulares quando o terreno do site for altamente restrito ou quando for planejada uma expansão paralela de múltiplos tanques.
- Escolha clarificadores circulares quando a raspagem mecânica contínua de lodo de baixa manutenção for um objetivo operacional principal.
- Escolha retrofits de sedimentador tubular em layouts retangulares ao atualizar a capacidade hidráulica da estação de tratamento dentro das bacias civis existentes.
Processo de Cálculo de Engenharia Passo a Passo
O cálculo do clarificador parte das taxas de fluxo hidráulico de pico até o dimensionamento da área superficial, seleção de profundidade, geometria de razão de aspecto e validação da velocidade de escorregamento.
Municipal padrão e industrial critérios de projeto de estação de tratamento de águas residuais segue uma sequência matemática linear para garantir os limites de concentração de sólidos no efluente.
1. Cálculo da Área Superficial Necessária
O cálculo da área superficial primária usa as taxas de fluxo horária de pico e limites de taxa de transbordamento de projeto. A área superficial determina se a velocidade de sedimentação de sólidos suspensos excede a velocidade ascendente do líquido.
- Fórmula: Área Superficial (A) = Q_pico / Taxa de Transbordamento
- Q_pico: Vazão máxima de pico de projeto (m3/dia ou m3/h)
- Taxa de Transbordamento: Taxa alvo de carga hidráulica na superfície (m3/m2 dia)
Se a vazão máxima de pico de projeto for 12.000 m3/dia e a taxa máxima permitida de transbordamento for 30 m3/m2 dia, a área total da superfície deve ser igual ou superior a 400 metros quadrados nos tanques operacionais.
2. Determinando o Volume e a Profundidade do Tanque
O volume total do tanque é calculado usando o tempo de retenção hidráulica alvo sob condições médias de fluxo diário para garantir a clarificação física completa.
- Fórmula: Volume do Tanque (V) = Q_médio * HRT
- Q_médio: Vazão média de projeto diária (m3/h)
- HRT: Tempo de retenção hidráulica necessário (horas)
A profundidade de água lateral é igual ao volume dividido pela área de superfície. Os engenheiros então adicionam allowances obrigatórios para volume de acumulação de lodo, margem de superfície de líquido claro e profundidade de freeboard.
- Zona de profundidade de decantação clara: 2,0 a 3,0 metros
- Zona de acumulação de armazenamento de lodo: 0,5 a 1,5 metros
- Margem de freeboard estrutural: 0,3 a 0,6 metros acima do nível máximo de água
3. Dimensionamento das Dimensões (Comprimento, Largura ou Diâmetro)
Após estabelecer a área total, os engenheiros selecionam as dimensões do clarificador usando razões estruturais padrão e limites mecânicos do equipamento.
- Lagoas retangulares: Defina a Largura (W) com base nos spans do mecanismo de raspagem (3 a 10 metros). Calcule o Comprimento (L = A / W) e verifique se a proporção L:W é pelo menos 4:1.
- Clarificadores circulares: Calcule o Diâmetro D = sqrt((4 * A) / 3,14159). Verifique se D está dentro dos limites padrão do mecanismo de acionamento (6 a 45 metros).
- Distribuição multiunidade: Divida a área total de superfície calculada entre pelo menos duas unidades paralelas para redundância de manutenção.
4. Cálculo da Velocidade de Passagem e Comprimento do Comedouro
A velocidade de passagem horizontal deve permanecer abaixo da velocidade crítica de escorregamento para evitar que o lodo sedimentado seja ressuspendido na corrente de efluente.
- Velocidade Horizontal: v_h = Q_pico / (Largura Total * Profundidade)
- Limite de velocidade: Mantenha v_h abaixo de 0,005 m/s para evitar escouramento do leito
- Taxa de Carga da Barragem: WLR = Q_pico / Comprimento Total da Barragem
- Limite de comprimento da barragem: Se WLR exceder 150 m3/m dia, adicione perímetro interno ou calhas de dedos
Especificações da Zona de Entrada e Saída
A hidráulica nas fronteiras do tanque determina a eficiência no mundo real. Dissipação inadequada na entrada ou altas velocidades de transbordo da barragem contornam os volumes de sedimentação eficazes.
A estrutura de entrada deve distribuir uniformemente o fluxo de entrada por toda a seção transversal para manter velocidades de sedimentação uniformes e evitar zonas mortas.
Design do defletor de entrada e Dissipação de Energia
O influente bruto entra com energia cinética significativa. Uma entrada sem defletores cria correntes de jato que atravessam diretamente o fundo do tanque, causando curto-circuito extremo.
Defletores de alvo bem projetados e paredes perfuradas convertem o momento concentrado da tubulação em uma frente de velocidade plana uniforme na seção transversal.
- Profundidade do defletor submerso: Estender de 0,5 a 1,0 metro abaixo da superfície do líquido.
- Porosidade da parede perfurada: Alvo de 10 a 20 por cento da área total aberta da parede com diâmetros de portas espaçados de forma uniforme.
- Velocidade do poço central (circular): Mantenha as velocidades de dissipação de energia do poço abaixo de 0,4 m/s para preservar a integridade do floco.
Design de calhas de vertedouro de saída e calhas de efluente
As zonas de saída de efluente usam vertedouros em V (tipicamente V-notches de 90 graus espaçados a 150 a 300 mm) para manter taxas de retirada uniformes ao longo de todo o perímetro ou comprimento da calha.
A instalação de calhas de efluente de ambos os lados aumenta o comprimento disponível do vertedouro, suprimindo com sucesso as velocidades locais de crista durante picos de fluxo de chuva.
Design de mecanismos de armazenamento e raspagem de lodo
Sistemas mecânicos de manejo de lodo devem corresponder às taxas de carga de sólidos para extrair o lodo acumulado antes que ocorra geração de gás septic ou escorregamento.
Em um processo primário típico sistema de sedimentação em tratamento de água o lodo sedimentado acumula-se rapidamente próximo à extremidade de entrada, exigindo funis de coleta profundos dedicados.
Geometria do declive do fundo e dimensionamento do funil de lodo
A geometria do piso do clarificador deve incentivar os sólidos sedimentados em direção às caixas de extração sem criar bolsões estagnados ou exigir lavagem manual excessiva.
- Declive do piso retangular: 1 a 2 por cento inclinado para baixo em direção ao funil da extremidade de entrada.
- Ângulos das paredes do funil retangular: mínimo de 50 a 60 graus em relação à horizontal para garantir a consolidação do lodo por gravidade.
- Declive do piso do tanque circular: 1:12 (aproximadamente 8 por cento) inclinando-se continuamente para dentro em direção a um poço de lodo central.
Seleção de mecanismo de raspagem mecânica
Equipamentos de raspagem mecânica contínua mantêm o lodo em movimento em direção às linhas de descarga, evitando o acúmulo de sólidos tóxicos ou septic.
- Coletores de pás e corrente: Correntes não metálicas e pás de plástico arrastam continuamente o lodo do fundo para os funis enquanto raspam a escuma superficial.
- Raspadores de ponte móvel: Abrangem bacias retangulares e arrastam squeegees de fundo periodicamente; ideal para instalações de múltiplas baias largas.
- Braços coletores rotativos: Estruturas em treliças em tanques circulares equipadas com lâminas de neoprene que varrem os sólidos sedimentados para os sumidouros centrais.
Normas de conformidade do local e padrões de construção
As especificações de engenharia devem incorporar margens regulatórias locais, capacidade máxima de surto em condições de chuva intensa e testes de verificação estrutural.
Os códigos ambientais municipais aplicam padrões hidráulicos básicos para prevenir transbordamentos não tratados durante eventos climáticos severos. Seguindo as diretrizes estabelecidas projeto de sistema de água industrial os protocolos garantem conformidade operacional a longo prazo.
Redundância Operacional e Verificação de Manutenção
As estruturas regulatórias raramente permitem projetos de sedimentação de unidade única para instalações de descarte contínuo. Os planos de engenharia do local devem incorporar verificações de redundância estrutural e mecânica antes da aprovação final.
- Contagem de trens paralelos: Forneça uma configuração mínima de dois trens paralelos (dois tanques com capacidade total de pico de 50% cada).
- Sobrecarga de desvio de emergência: Dimensione as saídas de emergência para desviar com segurança os excessos de ressacas para bacias de equalização.
- Teste hidrostático de vazamento: Exige testes de retenção de pressão hidrostática em bacias de concreto de 24 a 48 horas antes da comissionamento mecânico.
- Verificações de prevenção de incrustações: Verifique velocidades horizontais abaixo de 150% de pico de carga hidráulica para evitar violações do limite de sólidos no efluente.
