Instalações costeiras, resorts em ilhas e embarcações offshore frequentemente carecem de água municipal e água subterrânea local.
Um sistema confiável comercial ou industrial sistema de osmose reversa de água do mar converte água do mar de alta salinidade em água potável, agrícola ou de processo, mas somente quando engenheiros equilibram a salinidade da água de alimentação, mudanças sazonais de temperatura, metalurgia e pré-tratamento para evitar fouling e uso excessivo de energia.

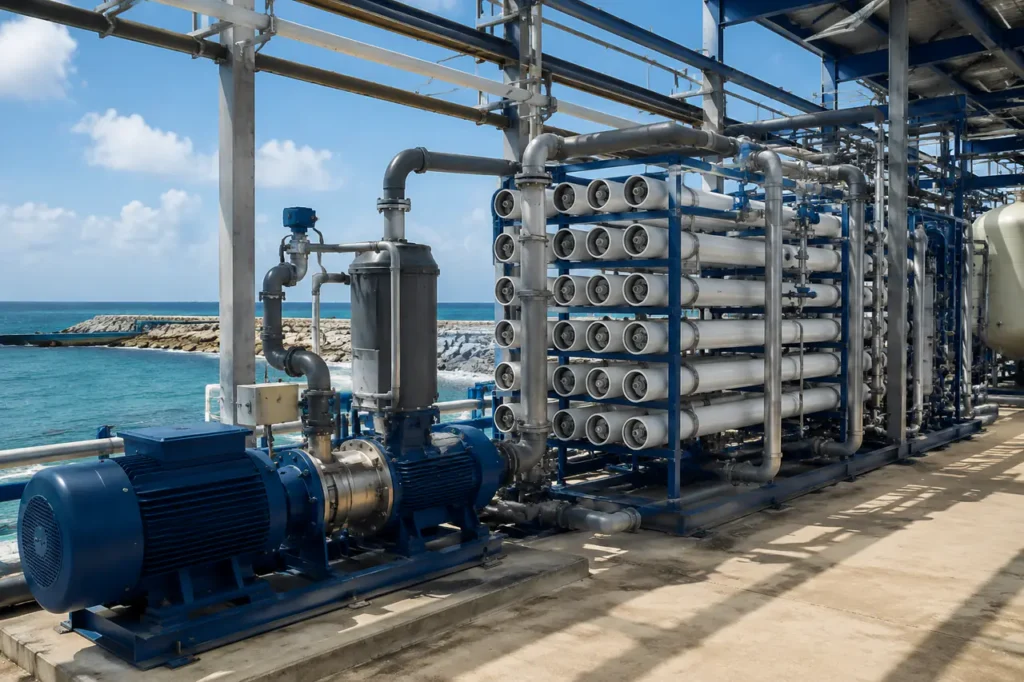

Arquitetura Central de um Sistema de Osmose Reversa de Água do Mar (SWRO)
O SWRO opera sob condições muito mais severas do que a osmose reversa de água da torneira ou água salobra. A água de alimentação típica do oceano contém 35.000-45.000 mg/L de TDS, portanto o sistema deve exceder 800-1.000+ PSI para superar a pressão osmótica. Uma instalação completa de SWRO integra vários conjuntos construídos para esse propósito:
- Conjunto de Bomba de Alta Pressão: O núcleo mecânico do sistema, responsável por elevar a água de alimentação acima dos níveis de limiar osmótico. Sistemas industriais dependem de bombas de deslocamento positivo ou unidades centrífugas de múltiplos estágios, como conjuntos especializados de bombas de alta pressão projetados com metalurgia resistente à corrosão para lidar continuamente com fluxos brutos de alto cloreto.
- Membranas de SWRO Semi-permeáveis: Membranas de poliâmida de filme fino (TFC) de alta rejeição, projetadas para operar entre 800 e 1.200 PSI. Esses elementos enrolados em espiral apresentam camadas de barreira densas que separam sal, capazes de rejeitar de 99,41% a 99,81% de sódio dissolvido, cloreto, boro e minerais traços.
- Carcaças de Membrana de Alta Pressão: Vasos de pressão de fibra de vidro reforçada com polímero (FRP) certificados pela ASME, classificados para pressões de trabalho de 1.000 a 1.200 PSI. Cada vaso abriga entre 1 e 8 elementos de membrana em série, selados com anéis O de EPDM ou Viton de alta salinidade.
- Dispositivo de Recuperação de Energia (ERD): Troca de pressão isobárica de alta eficiência ou unidades de recuperação de energia baseadas em turbina. Como as taxas de recuperação do SWRO geralmente variam de 40% a 45%, até 60% da água de alimentação sai do sistema como rejeito de brina de alta pressão. Os ERDs capturam energia hidráulica dessa corrente concentrada de brina e a transferem diretamente para a água de alimentação que entra, reduzindo a necessidade de energia elétrica líquida em até 50% a 60%.
- Metalurgia de Alta Qualidade Resistente à Corrosão: Devido às concentrações extremas de cloreto sob alta pressão, o aço inoxidável padrão 304 ou 316 sofre corrosão rápida em fissuras e pitting. Os coletores de SWRO de alta pressão utilizam aço inoxidável Super Duplex (como UNS S32750 / 2507), Duplex 2205 ou titânio de alta qualidade, enquanto as tubulações de baixa pressão utilizam PVC Schedule 80, PVDF ou FRP.
- Controle de Processo e Instrumentação: Conjuntos de instrumentação dedicados compostos por medidores de fluxo eletromagnéticos, transmissores de alta pressão, sensores de temperatura, monitores de condutividade online (alimentação, permeado e salmouras) e controladores lógicos programáveis (CLPs). Incorporando um sistema de tratamento de água automático painel fornece ciclos de limpeza automática, desligamentos de emergência em caso de alta pressão diferencial e modulação de dosagem de produtos químicos.
Linhas de Processo de Pré-Tratamento e Pós-Tratamento
Água do mar bruta não pode ser alimentada diretamente às membranas de osmose reversa (RO). Particulados, organismos, orgânicos dissolvidos e minerais que causam incrustações entopem os canais de alimentação em questão de horas, portanto instalações estáveis dependem de linhas de pré-tratamento e pós-tratamento controladas.
Linha de Pré-Tratamento
O pré-tratamento reduz o Índice de Densidade de Sedimentos (SDI) abaixo de 3,0 e a turbidez abaixo de 0,2 NTU antes do contato com a membrana.
- Captação e peneiramento: A água do mar bruta entra através de telas de captação primária ou poços de praia.
- Coagulação e filtração multimiédia: A coagulação química seguida de filtração com carvão antracito, areia de sílica e garnet remove sólidos suspensos.
- Ultrafiltração: Módulos de fibra oca de UF pressurizados ou submersos frequentemente substituem filtros de areia convencionais para lidar com flores de algas sazonais e marés vermelhas.
- Dosagem de antiescalantes: Inibidores de escala de limite evitam a precipitação de carbonato de cálcio e sulfato de bário.
- Descloração: Bissulfito de sódio neutraliza o cloro residual antes que ele alcance a membrana de poliamida sensível ao cloro.
- Filtração final por cartucho: Um elemento absoluto de 1-5 microns de fibra fundida fornece a última barreira de partículas antes da bomba de alta pressão.
Linha de Pós-Tratamento
Como a osmose reversa remove tampões minerais, o permeado de SWRO bruto é de pH baixo (5,5-6,5), pouco mineralizado e agressivo às tubulações de distribuição se não for estabilizado.
- Remineralização: Camadas de contato de calcita ou dosagem de cal/CO₂ restauram o equilíbrio mineral, alcalinidade e LSI para uma faixa neutra e não corrosiva.
- Desinfecção de água potável: Tratamento com cloro ou UV protege a distribuição de água potável.
- Polimento industrial: Água de alimentação de caldeira ou enxágue de eletrônicos pode ser tratada adicionalmente através de sistema de tratamento de água ultrapura usando EDI.
Especificações Técnicas: Desempenho e Parâmetros da Membrana
A seleção da membrana determina a pegada geral, limites de pressão de operação e pureza do permeado final. Os elementos de membrana SWRO são fabricados em formatos físicos padronizados, variando de elementos compactos de 2,5 polegadas para embarcações marítimas a elementos industriais de 8 polegadas projetados para dessalinização em escala de utilidade.
Formatos e Faixas de Capacidade da Membrana
| Tamanho / Dimensões da Membrana | Área Ativa Nominal | Capacidade Típica de Permeado | Rejeição de Sal Estabilizada | Pressão de Operação Padrão | Perfil de Aplicação Alvo |
|---|---|---|---|---|---|
| 2,5″ x 21″ (Fabricante de Água) | 12 – 15 pés quadrados | 150 – 300 GPD (0,57 – 1,14 m³/d) | 99,4% – 99,6% | 800 – 1.000 PSI | Velas, pequenos barcos de pesca, botes salva-vidas de emergência |
| 2,5″ x 40″ (Comercial) | 28 – 32 pés quadrados | 550 – 700 GPD (2,08 – 2,65 m³/d) | 99.6% | 800 – 1.000 PSI | Iates comerciais, vilas insulares, estações de pesquisa costeira |
| 4,0″ x 40″ (Indústria Leve) | 80 – 90 pés quadrados | 1.500 – 2.200 GPD (5,68 – 8,33 m³/d) | 99,6% – 99,7% | 800 – 1.100 PSI | plataformas offshore, resorts costeiros boutique, barcos de trabalho |
| 8,0″ x 40″ (Alta Rejeição) | 380 – 400 pés quadrados | 6.000 – 9.000 GPD (22,7 – 34,1 m³/d) | 99,7% – 99,8% | 800 – 1.200 PSI | Estações municipais, usinas de energia industrial, grandes resorts |
| 8,0″ x 40″ (Alta Rejeição de Boro) | 400 – 440 pés quadrados | 7.500 – 11.000 GPD (28,4 – 41,6 m³/d) | 99,8% (93-96% Boro) | 800 – 1.200 PSI | Irrigação agrícola, padrões de água potável municipal |
Verificações de Correção de Temperatura e Substituição
Variações na temperatura de alimentação afetam a pressão e a rejeição. Use essas verificações ao especificar novas membranas ou substituir elementos legados.
- Verificação de água fria: A 15°C, é necessário uma pressão de alimentação maior para manter a GPD nominal porque a viscosidade da água do mar aumenta.
- Verificação de água morna: A 25°C, a pressão de alimentação necessária diminui, mas a difusão de sal aumenta ligeiramente e a rejeição pode diminuir.
- Substituição de legado: Combine elementos de substituição pelo tamanho nominal, modelo e matriz do vaso — não apenas pela GPD classificada.
Correspondência de configurações do sistema com aplicações industriais
A embalagem física, a pegada e a modularidade de um sistema de osmose reversa de água do mar dependem da logística local, limitações de espaço e prazos de implantação. Os equipamentos SWRO geralmente são estruturados em quatro configurações principais de engenharia:
| Configuração do Sistema | Ambiente de Operação Alvo | Principais Características Mecânicas e Estruturais | Faixa de Capacidade Típica |
|---|---|---|---|
| Aparelho compacto de produção de água marinha | Iates, embarcações marítimas comerciais, barcos de trabalho | Design de quadro dividido ou monobloco, bombas de reforço de acionamento direto, componentes 316SS/Duplex | 0,5 – 15 m³/dia (130 – 4.000 GPD) |
| Sistema montado em skid | Resorts costeiros, hotéis na praia, instalações industriais de processamento | Estrutura de aço aberta montada na fábrica, PLC centralizado, manifold de limpeza CIP integrado | 20 – 1.000 m³/dia (5.200 – 264.000 GPD) |
| Sistema de RO em contêiner | plataformas de petróleo offshore, redes de utilidades de ilhas, acampamentos de mineração | Contêiner ISO isolado de 20ft/40ft, HVAC integrado, pré-encanado, resistente às intempéries | 50 – 2.500 m³/dia (13.000 – 660.000 GPD) |
| Sistema móvel em trailer | Resposta a desastres, construção sazonal, postos militares | Trailer com reboque para estrada, geração de diesel a bordo, mangueiras de entrada de conexão rápida | 10 – 250 m³/dia (2.600 – 66.000 GPD) |
Configuração ajustada às condições do local
- Local costeiro permanente com espaço para construção: A sistema de tratamento de água montado em skid fornece trajetos claros de tubulação e acesso de 360 graus aos vasos de pressão e acoplamentos de bombas durante recarga de membranas ou troca de selos.
- Local exposto ao ambiente marinho ou com infraestrutura limitada: Um sistema autônomo sistema de osmose reversa em container protege o equipamento de comutação, VFDs e skids de dosagem do nevoeiro salino corrosivo, reduzindo as obras civis no local a preparação de lajes e conexões de tubulação.
- Demanda de água temporária ou sazonal: A sistema móvel de tratamento de água ou dedicado sistema de tratamento de água de emergência pode ser despachado rapidamente antes do financiamento de infraestrutura permanente.
- Grande desenvolvimento municipal: Multi-estantes sistema de tratamento de água turnkey disposições suportam bombeamento de captação centralizado e trens de lavagem de costas automatizados.
Vantagens e Desafios Operacionais do SWRO
Compreender tanto os pontos fortes operacionais quanto as demandas contínuas do sistema ajuda os gestores de instalações a estabelecer orçamentos operacionais realistas e fluxos de trabalho de manutenção.
Vantagens Operacionais Primárias
- Confiabilidade Independente do Clima: Sistemas SWRO fornecem um abastecimento garantido de água doce, não afetado por variações locais de chuva, secas ou alocações de abastecimento municipal.
- Alta Qualidade do Permeado: Membranas de poliamida em múltiplas camadas atuam como barreiras físicas contra íons dissolvidos, microplásticos, bactérias, cistos e patógenos marinhos, atendendo consistentemente aos padrões internacionais de água potável.
- Escalabilidade Modular: Ao contrário de grandes usinas de dessalinização térmica, sistemas de membranas podem ser expandidos adicionando vasos de pressão paralelos ou skids de membranas adicionais conforme aumenta a demanda do local.
Desafios Operacionais e Mitigações
- Consumo de Energia Específico: Operar bombas de alta pressão requer energia significativa, geralmente de 2,5 a 4,0 kWh por metro cúbico de permeado produzido. ERDs isobáricos modernos e variadores de frequência minimizam o consumo elétrico por galão de água tratada.
- Gestão da Disposição de Salmouras: A descarga de salmouras concentradas, cerca de 65.000 a 75.000 mg/L de TDS, deve ser devolvida ao oceano sem criar zonas mortas ambientais localizadas. As instalações usam difusores submersos de múltiplas portas projetados para acelerar a diluição da salmoura por correntes oceânicas ambientes.
- Bioincrustação em Águas Quentes: Alta atividade biológica marinha em águas tropicais acelera a formação de biofilme nas superfícies das membranas. Isso requer regimes estruturados de Limpeza-In-Place (CIP) e oxidação/descloração cuidadosa a montante dos racks de osmose reversa.
O que Preparar Antes do Design do Sistema
Para projetar um sistema de osmose reversa de água do mar eficiente e de custo acessível, as equipes de engenharia precisam de dados abrangentes sobre a água de alimentação e restrições do local. Antes de solicitar uma configuração de sistema ou uma proposta formal de equipamentos, compile os seguintes parâmetros operacionais:
- Relatório de Qualidade da Água de Alimentação: Uma análise laboratorial da água bruta de origem, incluindo:
- Sólidos Dissolvidos Totais (TDS) e condutividade elétrica
- Balanço catiônico/anônico (cloreto, sódio, cálcio, magnésio, sulfato, bicarbonato)
- Carbono Orgânico Total (TOC), Demanda Bioquímica de Oxigênio (DBO) e Índice de Densidade de Sedimentos (SDI)
- Concentrações de sílica, boro, ferro, manganês e sulfeto de hidrogênio
- Faixa de Temperatura: Temperaturas mínimas, médias e máximas sazonais da água de alimentação, essenciais para dimensionamento de bombas de pressão e modelagem de membranas.
- Volume Diário de Permeado Necessário: Demanda contínua em m³/dia ou galões por dia (GPD), juntamente com perfis de demanda horária de pico.
- Objetivo de Qualidade do Permeado: Aplicação alvo, como água potável padrão OMS, uso agrícola com limites rigorosos de boro ou alimentação de caldeira de baixa condutividade.
- Potência Elétrica Disponível: Tensão no local, frequência, número de fases, margem de potência disponível e confiabilidade da fonte.
- Restrições de Pegada e Localização: Área de piso disponível, preferência por containerizado interno ou externo, altura do teto para extração de membranas e limites de capacidade de peso.
- Método de Disposição de Salmoura: Opções permitidas de descarte no oceano, linhas de descarga por gravidade ou zonas de mistura costeiras.
Enviar uma análise completa de água e um resumo operacional permite que os especialistas técnicos da WCT executem modelos detalhados de projeção de membranas, estabeleçam metas de recuperação e configurem a bomba de alta pressão, ERD e o trem de pré-tratamento para as condições do seu site.
Entre em contato com a equipe de engenharia para revisar seus requisitos de aplicação ou solicitar um projeto personalizado de sistema SWRO.
Perguntas Frequentes
Qual é a expectativa de vida típica de um sistema de osmose reversa de água do mar?
A estrutura, vasos de pressão FRP e tubulação de alta pressão Super Duplex duram rotineiramente de 15 a 20 anos. As membranas SWRO normalmente precisam de substituição a cada 3 a 5 anos, dependendo da consistência do pré-tratamento, carga de silte e frequência de limpeza.
Com que frequência as membranas SWRO precisam de limpeza?
A manutenção de limpeza no local é normalmente realizada a cada 3 a 6 meses. Inicie uma CIP quando o fluxo de permeado normalizado cair de 10% a 15%, a passagem de sal aumentar de 5% a 10% ou a pressão diferencial de estágio aumentar 15% acima da linha de base.
Um sistema SWRO pode processar água salobra?
Um sistema SWRO pode processar água salobra com TDS abaixo de 10.000 mg/L, mas isso é ineficiente. Membranas de água do mar são construídas para operação a mais de 800 PSI, enquanto elementos de osmose reversa de água salobra operam entre 150 e 300 PSI, reduzindo o consumo de energia e custos de bombeamento.
