Ajustar a remoção mecânica de lodo às taxas de carga hidráulica da planta e às pegadas do tanque requer avaliar como os sólidos se comportam no piso do tanque.
Especificar um clarificador com raspador de lodo significa equilibrar a geometria do raspador contra a forma do tanque, limites de torque de acionamento e demandas de operação contínua. Na WCT, ajudamos os operadores a reduzir sólidos suspensos no efluente e falhas mecânicas sob carga máxima.
Análise Técnica dos Mecanismos de Raspadores
O mecanismo de raspador do clarificador determina a rapidez com que os sólidos sedimentados se movem para o funil de coleta. A velocidade de transporte, o ângulo de contato com o piso e a geometria da lâmina interagem com a densidade do lodo sedimentado mais do que o volume do tanque sozinho.
Sistemas de Corrente e Palhetas (Retangular)

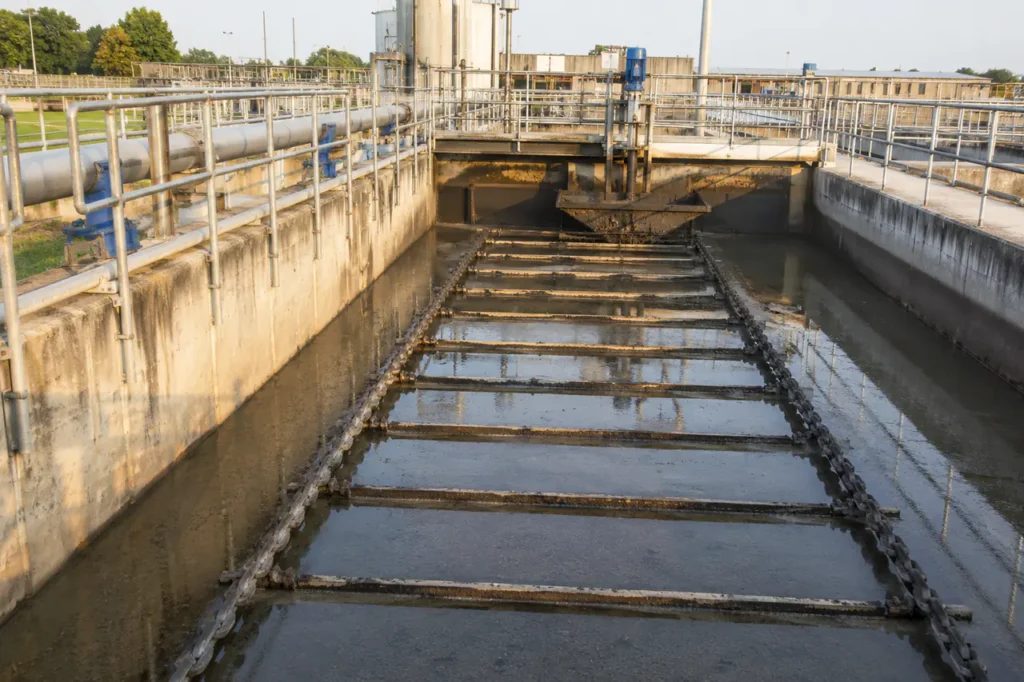

Raspadores de corrente e palhetas usam duas linhas contínuas de corrente submersa conectadas por raspadores paralelos em basins retangulares de fundo plano. A corrente sem fim arrasta o lodo sedimentado ao longo do piso do tanque em direção a um funil de coleta localizado na extremidade de entrada.
No caminho de retorno ao longo da superfície da água, as palhetas removem a espuma flutuante em direção a uma calha de espuma. Essa ação dupla torna as unidades retangulares uma escolha eficiente para processos de sedimentação primária e flotação.
Integrar um design modular dentro de uma Clarificador de Efluentes economiza espaço no piso em plantas compactas.
- Correntes de coleta percorrem o fundo do basin submersas e retornam acima da linha d'água para movimentação combinada de lodo e espuma.
- Palhetas paralelas mantêm o lodo sedimentado em movimento entre os ciclos do funil sem redistribuir sólidos na coluna de água.
- A tensão da corrente e o alinhamento do sprocket precisam de inspeção programada, pois afetam o desgaste do trilho e o contato com o piso do basin.
- Sapatas de desgaste ou trilhos-guia protegem as lajes de concreto contra abrasão de metal contra concreto em basins retangulares.
Raspadores de Lâmina Espiral (Circular)
Raspadores de lâmina espiral usam lâminas curvas logarítmicas contínuas posicionadas ao longo do piso de basins de sedimentação circulares. Diferentemente de braços de escarificador radiais retos que empurram o lodo incrementalmente a cada revolução, uma lâmina espiral varre continuamente os sólidos sedimentados em direção a um tambor de coleta central.
- Lâminas curvas contínuas limpam o piso do basin em uma única rotação de 360 graus sem esperar por múltiplas passagens do braço de escarificador.
- O tempo de residência curto no piso reduz a desnitrificação e a liberação de gases sépticos em clarificadores biológicos secundários.
- Remoção rápida é adequada para lodos ativados de alto volume de lama que tendem a flutuar se retidos por muito tempo.
Raspadores de acionamento radial e central (Circulares)
Raspadores de acionamento central apresentam um eixo de acionamento rotativo ou gaiola montada em um pilar central ou ponte aérea. Dois ou quatro braços de garfo radiais equipados com squeegees angulados empurram o lodo sedimentado ao longo de um piso inclinado para um poço de lodo central.
Para grandes bacias circulares com diâmetro superior a 30 metros, os projetos de acionamento periférico usam uma ponte de tração alimentada por uma roda de acionamento que percorre a parede de concreto externa. Essa configuração oferece uma distribuição de torque confiável ao operar uma Decantador para Efluentes Industriais manuseio de sólidos inorgânicos pesados.
- Especifique acionamento central para bacias de 5 a 30 m onde um pilar central suporta o torque de acionamento de forma econômica.
- Use acionamento periférico acima de 30 m quando reduzir a carga estrutural no centro da bacia melhorar a hidráulica.
- Verifique a velocidade do ponta do braço do garfo e a inclinação do piso, pois ambos afetam se a sujeira pesada se move em direção ao compartimento de lodo.
Comparação de Aplicações e Compatibilidade com Tanques
A geometria do tanque afeta diretamente a distribuição hidráulica, a área da superfície do piso e os custos de construção civil. Combinar a geometria do raspador com a forma do tanque garante uma remoção confiável de lodo de decantadores sem zonas mortas ou curtos circuitos de fluido.
| Mecanismo do Raspador | Geometria do Tanque | Escala / Diâmetro Ótimo | Aplicações Típicas de Efluentes |
|---|---|---|---|
| Sistema de Corrente e Voo | Rectangular | Comprimento: 10-60 m, Largura: 3-10 m | Usinas municipais com espaço limitado, sedimentação primária, remoção de graxa pesada e escuma. |
| Raspador de lâmina espiral | Circular | Diâmetro: 6-45 m | Clarificadores biológicos secundários, estações de lodo ativado, aplicações que necessitam de remoção rápida de lodo. |
| Raspador de acionamento central | Circular | Diâmetro: 5-30 m | Sedimentação primária, clarificação de água de processo industrial, decantação de lodo inorgânico pesado. |
| Raspador de acionamento periférico | Circular | Diâmetro: 25-60+ m | Instalações de tratamento de águas residuais municipais de grande porte, clarificação secundária de alto volume, áreas de base largas. |
Pontos de decisão entre retangular e circular
- Layouts de cadeia e voo retangulares podem reduzir a área do local em 20 a 30 por cento através da construção de paredes compartilhadas.
- Partes móveis submersas em bacias retangulares requerem desaguamento programado para inspeção de corrente, engrenagem e sapato.
- Os acionamentos de raspador circular mantêm a caixa de engrenagens principal e os rolamentos de acionamento acima da linha d'água para inspeção mais fácil.
- Avaliar Clarificador de Taxa de Carga Hidráulica parâmetros e Clarificador de Alta Taxa disposições antes de bloquear a geometria do tanque.
Use a tabela acima para selecionar mecanismos, depois verifique as compensações hidráulicas e de manutenção com seu engenheiro civil.
Unidades de acionamento e Normas de Engenharia
Conjuntos de acionamento operam continuamente sob altas cargas de torque e condições ambientais úmidas. Falhas mecânicas no acionamento levam ao acúmulo de lodo não coletado, condições de efluente séptico e desligamentos de emergência caros na planta.
Controles de Torque e Proteção contra Sobrecarga
Lonas de lodo pesado, picos súbitos de sólidos ou detritos estranhos no fundo do tanque causam aumentos bruscos no torque do acionamento. A proteção mecânica contra sobrecarga depende de acoplamentos de pinos de cisalhamento calibrados que se quebram em limites de torque definidos, desacoplando fisicamente o motor de acionamento.
- Pinos de cisalhamento mecânicos liberam-se em um limite calibrado para desacoplar o acionamento antes que ocorra dano na caixa de engrenagens.
- Monitoramento eletrônico de torque acompanha a corrente do motor e aciona alarmes próximo a 120 por cento do torque nominal.
- Proteção contra desligamento desliga em torno de 150 por cento para proteger eixos de acionamento, braços de grade e acessórios do tanque de concreto.
Normas AGMA e Lubrificação
Redutores de engrenagem devem ser especificados de acordo com as normas da AGMA (Associação Americana de Fabricantes de Engrenagens), incorporando um fator de serviço mínimo de 1,25 a 1,50 para uso contínuo 24/7. Carcaças de engrenagem de ferro fundido pesado protegem engrenagens planetárias de precisão ou de parafuso sem-fim contra umidade externa.
- Especifique redutores com classificação AGMA e fator de serviço de 1,25 a 1,50 para uso contínuo em clarificadores.
- Use carcaças de engrenagem de ferro fundido ou de alta resistência em galerias de clarificadores úmidos.
- Exija lubrificação por banho de óleo com óleo sintético para engrenagens, visores de nível e ports de drenagem para verificações contínuas de serviço.
Especificações de Materiais para Ambientes Agressivos
Componentes submersos enfrentam água residuária corrosiva, areia abrasiva, coagulantes químicos e gás sulfídrico biológico. Selecionar a metalurgia adequada e polímeros não metálicos estende a vida útil do equipamento e reduz os custos ao longo do ciclo de vida.
| Componente | Material Padrão | Atualização para Ambiente Agressivo | Perfil de Manutenção / Vida Útil |
|---|---|---|---|
| Aletas de Raspador / Lâminas | Aço carbono revestido / FRP | Aço inoxidável 304 / 316 | Vida útil de 10-15 anos; risco mínimo de corrosão com materiais sintéticos. |
| Correntes de Coletor | Ferro fundido maleável | Polímero não metálico (Nylon/Acetal) | Elimina a corrosão do pino; reduz a necessidade de potência de acionamento em 40%. |
| Eixos de acionamento e engrenagens | Engrenagens de ferro fundido, eixo de aço | Eixo SS316, inserts de dente de UHMWPE | Alta resistência ao desgaste; inserts de dente substituíveis sem remoção da engrenagem. |
| Sapatas de desgaste subaquáticas | Aço ferramenta endurecido | PE de peso molecular ultra-alto | Superfície auto-lubrificante previne arranhões no piso de concreto. |
| Hardware & Ancoragens | Aço galvanizado | Aço inoxidável Grau 316 | Previne o travamento da rosca durante manutenções e revisões. |
Componentes não metálicos transformaram o design do raspador retangular. Correntes poliméricas e pás de fibra de vidro resistem à corrosão química e pesam até 70 por cento menos do que conjuntos tradicionais de ferro fundido.
- Verifique os níveis de cloreto e pH antes de escolher aço inoxidável; serviços com alto teor de cloreto podem exigir 316L ou aço duplex.
- Verifique os níveis de sulfeto em bacias fechadas, pois o sulfeto de hidrogênio ataca correntes e fixadores de ferro fundido.
- Use correntes não metálicas e sapatos de desgaste quando a desaguagem de bacias for infrequente ou a proteção do piso de concreto for crítica.
- Compare o peso dos componentes e a economia de energia do acionamento ao substituir pás de ferro fundido por lâminas de FRP.
A redução da massa dos componentes diminui o consumo de energia do motor de acionamento e minimiza a tensão mecânica nos pinhões de acionamento. A combinação de raspadores não metálicos com padrões adequados Tratamento de Lodo de Água Residual melhora a disponibilidade tanto na indústria quanto na municipalidade Tratamento de Água Residual por Lodo Ativado processos.
Lista de Verificação dos Critérios de Seleção do Escarificador de Lodo
Selecionar um mecanismo de escarificador ideal requer auditoria de variáveis físicas, biológicas e mecânicas antes de finalizar os desenhos da estação.
- Rheologia e Densidade do Lodo: Acréscimos pesados inorgânicos e precipitados químicos requerem pás de acionamento central de alto torque. Flocos orgânicos leves encaixam-se em escarificadores espirais de remoção rápida.
- Índice de Volume de Lodo (SVI): Lodos biológicos com SVI alto sedimentam-se lentamente. Escarificadores espirais ou designs de cabeçotes de sucção removem rapidamente o lodo antes que a desnitrificação cause a flutuação de sólidos.
- Taxa de Transbordamento Hidráulico: Verifique se as velocidades de raspagem do piso (tipicamente de 0,3 a 1,2 metros por minuto) não escavam o lodo sedimentado de volta para a zona de efluente claro.
- Manuseio de Espuma de Superfície: Sistemas de corrente retangular transportam a espuma automaticamente para os canais de superfície. Clarificadores circulares requerem braços de skimmer de superfície dedicados e praias de espuma.
- Tolerâncias do Piso da Bacia: Lâminas de escarificador rígidas requerem pisos de argamassa lisos. Carros de escarificador com rodas ou squeegees flexíveis acomodam pequenas irregularidades no piso de concreto.
- Comparação de Pré-tratamento: Verifique se a sedimentação por gravidade corresponde à sua carga de sólidos ou se uma Daf vs Clarificador avaliação é necessária para sólidos leves e oleosos.
- Requisitos de Separação: Revise as necessidades gerais do processo usando Clarificadores e Separadores regras de seleção antes de aprovar desenhos civis.
Preparando suas Especificações para Dimensionamento Personalizado
Dimensionar um sistema de raspador de lodo requer coleta de dados operacionais do local e parâmetros físicos do tanque. Fornecer parâmetros completos do processo ajuda os engenheiros de aplicação a calcular as classificações de torque do acionamento, velocidades de ponta e perfis de carga estrutural.
- Taxas de fluxo de projeto: fluxo diário médio, fluxo horário de pico e fluxo sazonal mínimo (m3/dia ou GPM).
- Concentração de sólidos suspensos no influente (TSS) e taxas antecipadas de geração de lodo (kg TSS/dia).
- Geometria do tanque: comprimento, largura, profundidade de água lateral existentes ou planejados, ou diâmetro do tanque circular.
- Características da água residuária: faixa de temperatura do fluido, níveis de pH, níveis de cloreto e taxas de dosagem de coagulantes químicos.
- Especificações elétricas e de acionamento: voltagem, fase, classe de eficiência do motor e classificação de área perigosa.
Especialistas em aplicações WCT avaliam taxas de sedimentação do processo, margens de torque mecânico e restrições de layout do tanque para atender às necessidades do seu site. Envie seus dados de processo e desenhos do tanque para uma revisão personalizada de torque e dimensionamento.
