Planos de expansão de plantas frequentemente ficam paralisados quando os limites civis do local não deixam espaço para novos tanques de sedimentação de concreto, mas integrar um decantador de tubo em array em clarificadores existentes permite que plantas municipais e industriais dobrem a capacidade de processamento enquanto mantêm a pegada física atual.
Mecânica Operacional: A Física da Sedimentação Aprimorada
Decantadores de tubo aumentam a capacidade de clarificação empilhando canais tubulares inclinados em um ângulo de 60 graus. Isso reduz drasticamente a distância vertical que os sólidos suspensos devem percorrer antes de coalescer, criando uma área de sedimentação altamente eficiente dentro de um volume compacto de tanque.
Sedimentação por Gravidade e a Inclinação de 60 Graus
A sedimentação gravitacional no tratamento de água depende diretamente da área de superfície disponível, e não da profundidade do tanque. Em um tanque aberto padrão, uma partícula floculada precisa percorrer vários metros para atingir o piso de lodo.
Canais inclinados reduzem essa queda vertical para aproximadamente 3 a 5 centímetros. Quando a água bruta flui para cima através do módulo, os sólidos suspensos sedimentam na superfície inferior do tubo e deslizam para baixo até o funil.
Um ângulo de inclinação de 60 graus representa o limite mecânico exato onde a gravidade supera o atrito do lodo. Se a inclinação do canal cair abaixo de 55 graus, os sólidos acumulados grudam nas paredes, levando ao entupimento do canal.
Ângulos acima de 65 graus permitem uma drenagem fácil do lodo, mas reduzem significativamente a área de sedimentação horizontal projetada. Gerenciar o Clarificador de Taxa de Carga Hidráulica equilíbrio depende de manter essa geometria exata de 60 graus em todo o bloco de mídia.
Aumentando a Área de Superfície Efetiva
A modificação da geometria de sedimentação altera o padrão de fluxo do fluido dentro do tanque de turbulento para laminar. Fazer o líquido passar por canais tubulares estreitos reduz o número de Reynolds local bem abaixo de 50.
Números de Reynolds baixos eliminam o circuito hidráulico curto e correntes de densidade térmica. O fluido se move em linhas de fluxo paralelas e previsíveis que impedem que partículas delicadas floculadas se quebrem.
A fórmula da área de sedimentação efetiva incorpora o comprimento do módulo, o diâmetro do canal e o ângulo de inclinação. Equipar tanques com Empacotamento de Tubos Inclinado de Colmeia Wct Para Tanque de Sedimentação módulos aumenta a área de superfície de clarificação efetiva de 400% para 1.200%.
Quando a carga hidráulica aumenta, a velocidade ascendente compete com a velocidade de sedimentação das partículas. A profundidade de sedimentação reduzida permite que uma partícula alcance a superfície inferior do tubo antes que a corrente ascendente a leve para fora, permitindo que o tanque aceite vazões maiores sem carryover de turbidez.
- Distância de sedimentação: Reduzido de 3-4 metros para 35-50 milímetros.
- Controle de fluxo laminar: Número de Reynolds mantido abaixo de 50 para impedir a cisalhamento do floco.
- Declive auto-limpante: Inclinação de 60 graus força o deslizamento contínuo de lodo gravitacional.
- Velocidade crítica: Velocidade de sedimentação das partículas excede a taxa de subida do líquido.
Comparação de sistemas: Sedimentadores de tubo vs. Placas lamela vs. Clarificadores padrão
Enquanto ambos os módulos de tubo e sedimentadores de placas paralelas aumentam a área de superfície efetiva, os pacotes modulares de tubos oferecem uma relação resistência-peso muito maior. Eles também simplificam instalações de retrofit dentro de tanques redondos ou quadrados existentes.
| Tipo de Sistema | Área Necessária | Complexidade de instalação | Eficiência de sedimentação | Caso de Uso Ideal |
|---|---|---|---|---|
| Clarificador aberto padrão | Linha de base (100%) | Baixa | Moderado | Novas plantas com footprint civil ilimitado |
| Placas lamela tradicionais | Pequeno (25-35%) | Alta | Alta | Plantas industriais pesadas, construções de tanques de aço profundos |
| Pacotes modulares de sedimentadores de tubo | Compacto (20-30%) | Baixo a Moderado | Alta | Atualizações de capacidade de plantas, retrofits de tanques circulares |
Sistemas de placas paralelas dependem de conjuntos pesados de aço inoxidável ou chapas planas grossas. Sua massa estrutural requer suporte de guindaste pesado e estrutura interna complexa dentro de bacias circulares.
Pacotes de tubos modulares utilizam chapas de polímero termoforradas leves soldadas em estruturas de favo de mel rígidas. Operadores podem carregar manualmente pacotes individuais pelos respiradouros padrão durante retrofits.
Para projetos municipais ou industriais de alto volume, avaliando Decantador de Placas Inclinado Wct para Disposição de Esgoto contra meios de tubo, pacotes de tubos oferecem consistentemente menor peso morto estrutural e menor investimento de capital.
Antes de escolher entre clarificadores padrão, sedimentadores de placas e pacotes de tubos, verifique estes pontos de decisão:
- Pegada existente: Pacotes de tubos encaixam-se em bacias circulares fixas onde sedimentadores de placas exigiriam grande estrutura de aço.
- Meta hidráulica: Especifique tubos modulares quando o fluxo máximo precisar aumentar em 80% ou mais sem concreto novo.
- Tipo de sólidos: Evite canais de tubo fino se sólidos fibrosos ou pegajosos puderem obstruir a mídia.
- Carga de ciclo de vida: Compare o peso seco mais a massa de lodo fouling ao dimensionar grades de suporte e manuais de acesso.
Aplicações principais em Tratamento de Água e Efluentes
Pacotes de decantação modulares integram-se tanto em linhas de tratamento de água potável quanto em sistemas de efluentes industriais pesados. Eles melhoram a claridade final da água e protegem as unidades de filtração a jusante.
Clarificação de Água Potável Municipal
As instalações de tratamento de água superficial enfrentam variações sazonais na água bruta. Picos de turbidez causados por chuvas intensas ou blooms de algas frequentemente sobrecarregam as bacias de decantação tradicionais durante os meses de verão de maior demanda.
Manter as bacias de concreto existentes enquanto instala pacotes de mídia de alta densidade permite que os municípios processem volumes maiores de fluxo. A mídia acelera a queda de partículas após a coagulação com alum ou ferro férrico.
Reduzir a turbidez do efluente antes dos filtros de areia ou membrana prolonga os intervalos de lavagem de backwash. Aplicar a Design de Tanque de Sedimentação princípios reduz a necessidade de dosagem de polímeros químicos em até 30%.
Verificações operacionais para melhorias na clarificação municipal:
- Confirme picos de turbidez na água bruta e projeções de pico de fluxo de verão antes de retrofit de bacias de decantação.
- Verifique se as zonas de mistura de coagulantes e pontos de dosagem de polímeros permanecem eficazes a montante da mídia de suporte.
- Defina metas de turbidez pós-mídia próximas aos limites de projeto do filtro a jusante para prolongar os tempos de operação do filtro.
- Planeje a remoção sazonal de lodo; o aumento na captura de sólidos exige capacidade de bombeamento de funil compatível.
Tratamento de Processos Industriais e Efluentes
As instalações industriais lidam com cargas variáveis de sólidos suspensos, emulsões oleosas e precipitados de metais pesados que sobrecarregam tanques de decantação convencionais.
Instalando sistemas direcionados Decantador para Efluentes Industriais a mídia acelera a precipitação de hidróxido de metal pesado no efluente de usinas de galvanoplastia e na água de lavagem de fábricas de papel.
- Operações de mineração: Espessadores de rejeitos e recuperação de sólidos de água de lavagem de pedreiras.
- Acabamento de metais: Precipitação de hidróxido e clarificação de água de enxágue.
- Alimentos e bebidas: Clarificação de lodo secundário biológico.
- Geração de energia: Circuitos de tratamento de água residuária de desulfurização de gases de combustão (FGD).
- Processamento químico: Separação de sólidos na bacia de neutralização.
Guia de Seleção de Materiais: Decantadores de Tubo de PP vs. PVC
Polipropileno (PP) e Cloreto de Polivinila (PVC) são os polímeros dominantes utilizados na fabricação de pacotes de mídia. A escolha do polímero correto depende da exposição química, temperatura da água e níveis de luz solar.
| Métrica de Seleção | Polipropileno (PP) | Cloreto de Polivinila (PVC) | Impacto na Aplicação |
|---|---|---|---|
| Densidade Específica e Peso | Leve (~0,91 g/cm³) | Pesado (~1,40 g/cm³) | PP reduz a carga estrutural nas grades de suporte |
| Resistência Química | Excelente (ácidos, bases, solventes) | Bom (vulnerável a aromáticos) | PP atende a fluxos agressivos de produtos químicos industriais |
| Limite Térmico | Até 80°C (176°F) | Até 60°C (140°F) | PP previne o amolecimento térmico em processos quentes |
| Resistência aos raios UV | Necessita de aditivos inibidores de UV | Resistência aos raios UV inerentemente superior | Bacias externas precisam de estabilização UV com negro de fumo |
| Perfil de Custos | Custo inicial moderado | Custo baixo a moderado | PP oferece ciclo de vida mais longo em ambientes agressivos |
Gerenciando Exposição UV Externa e Carga Estrutural
Bacias externas de topo aberto expõem a mídia plástica à radiação solar persistente. Polímeros padrão não tratados sofrem foto-oxidação, tornando-se quebradiços e rachando sob carga de lodo.
Mídia PP de qualidade incorpora negro de fumo e estabilizadores de luz de amina impedida (HALS) na resina durante a extrusão. Este pacote de aditivos mantém a elasticidade estrutural sob luz solar plena.
Diferenças de peso tornam-se críticas durante a lavagem de manutenção. Pacotes de PP pesam aproximadamente 35% menos que pacotes de PVC de volume idêntico, reduzindo a tensão da grade quando a mídia se enche de sólidos pesados.
Antes de aprovar a mídia PP ou PVC, solicite os seguintes dados de verificação de lote:
- Dados de teste de intemperismo acelerado ou estabilização UV para o grau de resina real.
- Gravidade específica medida e módulo de flexão para módulos de suporte de carga.
- Dados de teste de compatibilidade química para o perfil exato de pH, temperatura e solvente das águas residuais.
- Registros de tração de juntas soldadas ou verificações de qualidade de montagem do fornecedor.
Retrofit de Planta: Aumento da Capacidade de Clarificadores

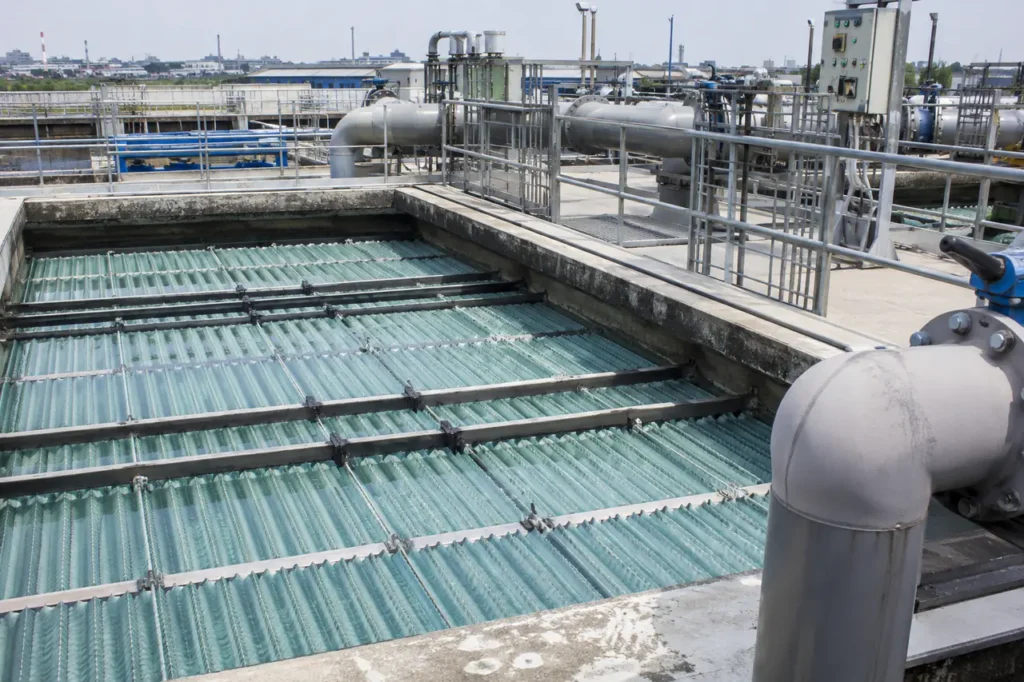

O retrofit de tanques de decantação existentes com mídia modular fornece um aumento imediato de capacidade. Operadores de planta expandem a vazão sem necessidade de novas estruturas civis.
Integração com Bacias Circulares e Retangulares
Bacias retangulares aceitam pacotes modulares sem problemas, pois a geometria de parede reta corresponde às dimensões padrão dos pacotes retangulares. Instaladores colocam os pacotes lado a lado em vigas de suporte paralelas.
Clarificadores circulares exigem aparo especializado da borda. Blocos de mídia devem ser cortados para se ajustarem ao perímetro curvo do tanque, deixando folga para os eixos centrais de acionamento e braços raspadores de lodo.
Atualizar para um Clarificador de Alta Taxa A configuração permite que unidades circulares operem com o dobro de suas taxas de carga hidráulica originais.
Estruturas de Suporte e Projeto de Defletores
As grades de suporte estrutural devem suportar tanto o peso seco da mídia quanto o peso do lodo retido durante as drenagens de manutenção.
Os suportes geralmente utilizam vigas I de aço inoxidável 304 ou 316, ou grelhas estruturais de fibra de vidro (FRP). Barras de retenção anti-flutuação evitam que os blocos de mídia se desloquem durante o enchimento rápido da bacia.
A configuração adequada dos defletores impede que a água de entrada cause atalho sob a zona de mídia. A integração de componentes complementares como Difusor de Tubo WCT para Tratamento de Água unidades em zonas de aeração a montante garante transições hidráulicas suaves para a bacia de clarificação.
Modernizar uma antiga Clarificador de Efluentes com calhas de distribuição otimizadas garante uma distribuição uniforme do fluxo em cada metro quadrado de mídia.
Antes da aprovação da instalação, verifique estes pontos de interface estrutural e hidráulica:
- O espaçamento das vigas de suporte corresponde ao vão livre da embalagem de mídia e à carga morta do lodo úmido.
- As paredes defletoras se estendem abaixo do fundo da mídia para evitar atalhos de entrada.
- A colocação das calhas retira a água uniformemente de toda a área superficial da mídia.
- O eixo de acionamento central, os braços raspadores de lodo e o acesso à escotilha permanecem livres após o aparo da mídia.
O que preparar antes do projeto de sistema personalizado
A especificação de um sistema de sedimentador tubular requer a compilação de dados hidráulicos, físicos e químicos exatos do local. Fornecer métricas de linha de base precisas garante o dimensionamento adequado do canal, a engenharia da grade de suporte e a seleção de materiais.
Lista de verificação de dados de engenharia essenciais
- Dimensões da bacia: Comprimento, largura, profundidade lateral da água e ângulos de inclinação precisos (ou diâmetro circular e dimensões do poço central).
- Parâmetros de fluxo: Taxas de fluxo hidráulico mínimas, médias e de pico por hora.
- Qualidade do afluente: Faixas de Média e Pico de Sólidos Suspensos Totais (SST) e turbidez.
- Características químicas: pH da água, faixa de temperatura de operação, presença de óleos ou solventes orgânicos agressivos.
- Perfil de coagulação: Tipo e dosagem de coagulantes ou polímeros floculantes em uso.
- Restrições físicas: Instalação ao ar livre vs. fechada, folga vertical, dimensões do bocal de acesso e geometria do raspador.
A preparação dessas especificações de local permite que as equipes de engenharia calculem as áreas de superfície efetivas necessárias, o espaçamento entre módulos e a estrutura de suporte. Consulte um especialista em clarificação da WCT para avaliar a geometria da sua bacia, calcular os parâmetros de carga hidráulica e receber uma proposta completa de retrofit.
